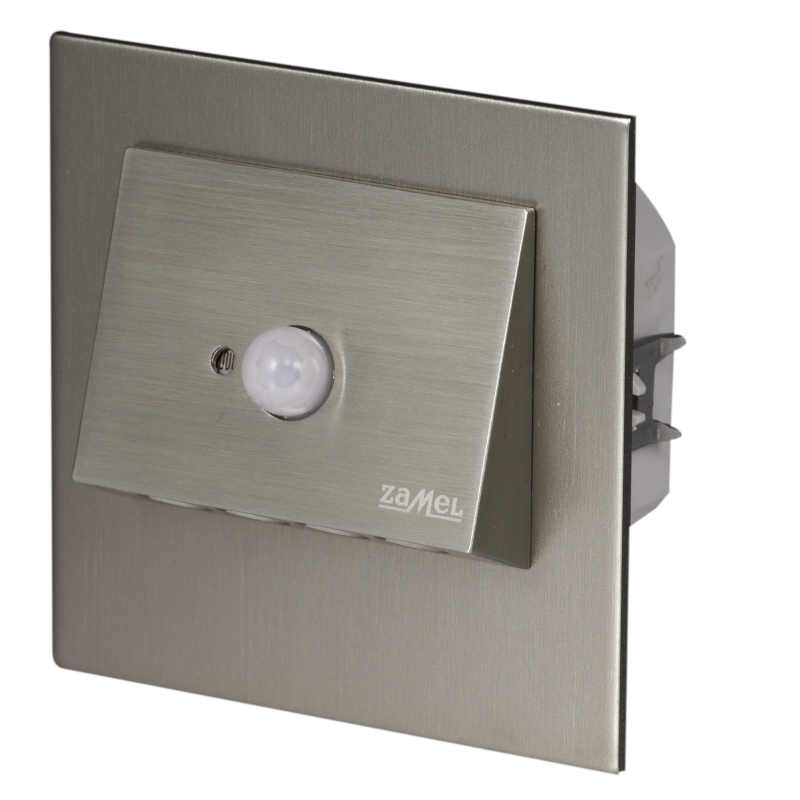

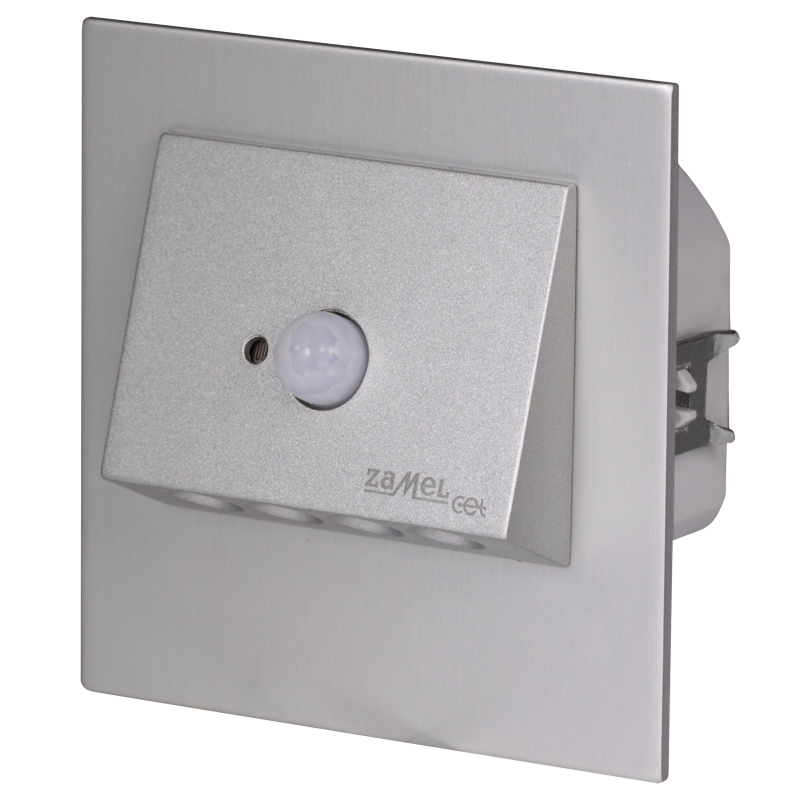

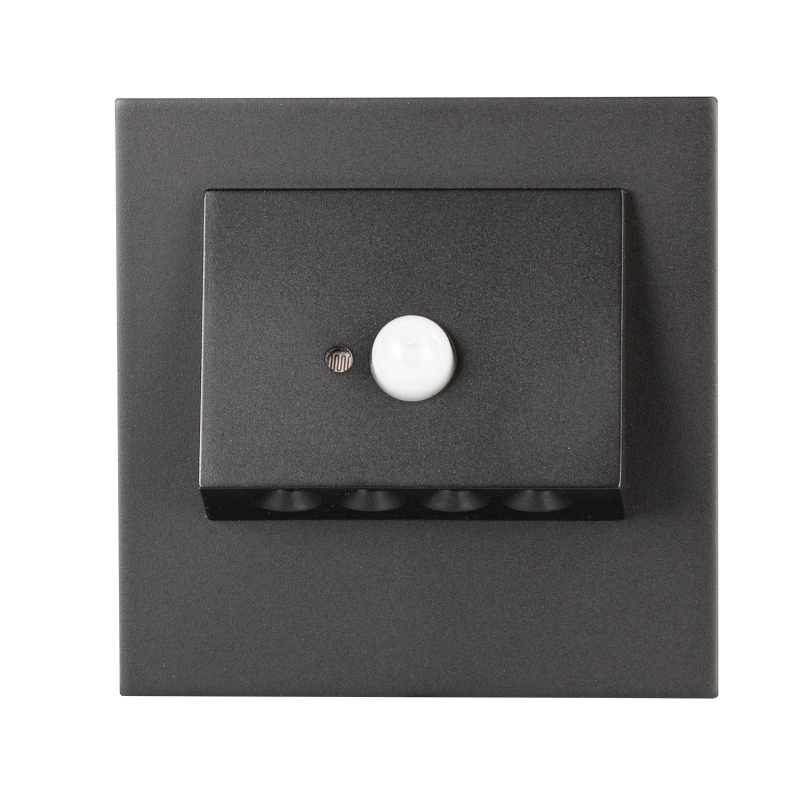

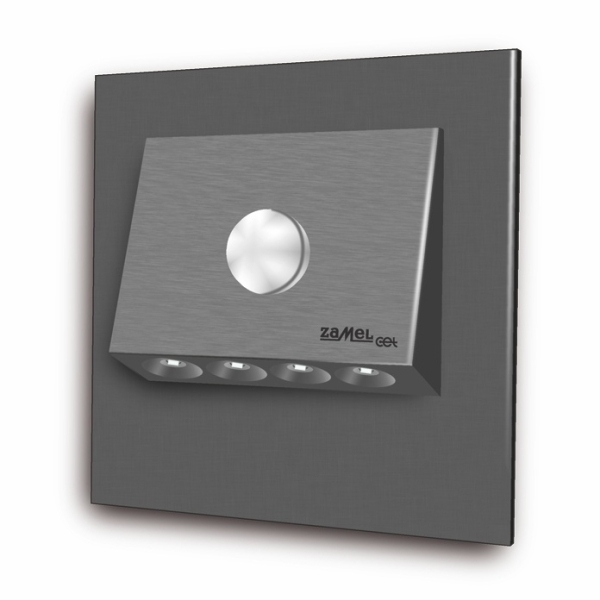

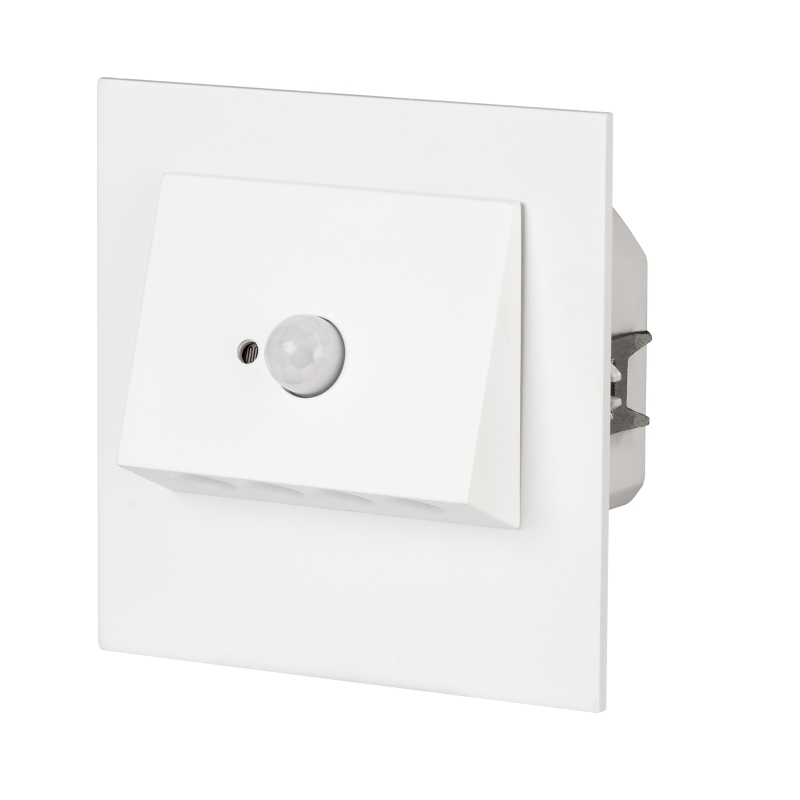

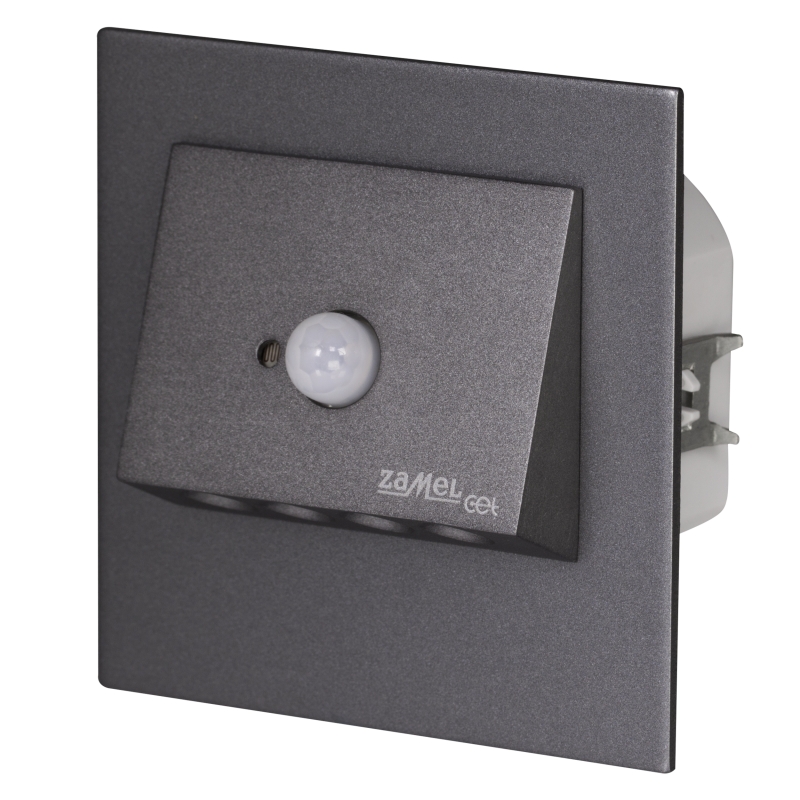

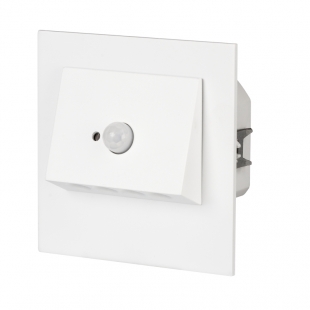

LED světlo NAVI s čidlem 11-316-xx,14V, pod omítku, do KU krabice, IP20

Elegantní, kvalitní, funkční, moderní - to jsou vlastnosti LED svítidel Navi.

Číst více

Dostupné varianty

Výrobce: Zamel

Kód produktu: TYP 11-316-xx

Dostupnost: do týdne dodání do týdne

1 925,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

LED osvětlení NAVI s čidlem pohybu a soumraku

Svítidlo má integrované pohybové čidlo PIR a soumrakovou sondu

Montáž výhradně do interiéru

Instalace do montážní krabice KU-68 a KP-68

NAVI se zabudovaným pohybovým a soumrakovým čidlem se charakterizuje vysoce užitkovými a dekoračními vlastnostmi s mnoha funkcemi. Najde uplatnění při nasvícení schodišť a chodeb. Pohybové čidlo umožňuje rozsvícení po zaznamenání pohybu, soumrakové čidlo zajišťuje svícení pouze při nastavené intenzitě světla.

Charakteristika:

Regulace času svícení v rozsahu 2÷35 s.
Regulace citlivosti soumrakového čidla v rozsahu 2÷20 lx.
Dosah činnosti 2÷3 m s otevřeným úhlem 120^o.
Dodatečný beznapěťový kontakt s max. zatížením 3 A umožňuje spínání dalších svítidel například na linii schodiště nebo chodby.
Použity LED diody vysoké jakosti firmy CREE.
Vysoká kvalita provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h).
Krytí umožňuje použití pouze v interiéru
Svítidlo spolupracuje s fotovoltaickými články
Zdroj světla – 4 LED diody
Zabudovaný systém stabilizující diodový proud
14 V DC, IP20
rozměry 80x80 mm
výrobky skupiny svítidel NAVI a jejich paramentry

POZOR:

K napájení osvětlení se doporučují zdroje firmy Zamel série ZNP, ZNN a ZNM v provedení 14 VDC

FUNKCE

Svítidlo je vybaveno pohybovým a soumrakovým čidlem. Pohybové čidlo pracuje na systému PIR a umožňuje sepnutí svítidla po zaznamenání pohybu v detekční oblasti. Světlo svítí po dobu pohybu v dosahu čidla.

Zpoždění vypnutí osvětlení po ustání pohybu v detekční oblasti je nastavitelné v rozsahu 2 ÷ 35 s, v závislosti na nastavení potenciometru TIME.

Zabudované soumrakové čidlo s regulovatelnou citlivostí světelné intenzity umožňuje práci při zvolené světelné intenzitě. Citlivost je regulovatelná v rozsahu 2 ÷ 20 lx pomocí potenciometru Lux.

Zobrazit více

Příklady instalací:

Schéma 1. - Svítidlo je napájeno ze zdroje 14 V DC. Po zaznamenání pohybu v detekční oblasti se světlo zapne nebo ne p, v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 ÷ 35 s podle nastavení TIME.

Schéma 2. - První svítidlo je svítidlo s čidlem pohybu a soumraku. Ostatní svítidla jsou ve standartní versi napájená napětím 14 V DC. Standartní světla se spouštějí prostřednictvím beznapěťového kontaktu vyvedeného z krytu osvětlení s čidly. Po pohybu v detekční oblasti se všechna světla rozsvítí nebo ne v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 ÷ 35 s podle nastavení TIME.

DOPORUČENÍ

Pohybové čidlo je v krytu umístěno tak, aby zajistilo optimální podmínky detekce pohybu se zohledněním montážních specifik na komunikačních liniích, schodištích a chodbách.
Svítidlo je vybaveno dodatečným NO kontaktem. Tento kontakt je možné využít k spínání/vypínání libovolných zařízení s max. zatížitelností 3 A pro 230 V AC. Tento kontakt může např. sloužit ke spínání jiných svítidel na chodbách nebo schodištích – viz schéma 2.
Dosah práce čidla je max. 3 m s úhlem 120 stupňů.
Vyhýbejte se montáži svítidla pravoúhle ke směru pohybu – optimální montáž s úhlem detekce pohybu je znázorněna na obrázku.
Po přivedení napájecího napětí se doporučuje počkat nejméně 30 s na ustálení práce čidla PIR – teprve po té lze kontrolovat správnost funkce.
Osvětlení je také vybaveno soumrakovým čidlem k měření světelné intenzity v rozmezí od 2 do 20 lx. Umožňuje to přesně stanovit tzv. „úroveň soumraku“.

Parametry

Napájení	14 V DC
Odebíraný výkon	0,78 W – barva teplá bílá
	0,64 W - barva studená bílá
	0,50 W - barva červená
	0,50 W - barva zelená
	0,50 W - barva modrá
Dosah práce	maximálně 3 m
Regulace času sepnutí	2 ÷ 35 s
Regulace citlivosti soumrakového čidla	2 ÷ 20 lx
	barva bílá studená	barva bílá teplá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	37	24
