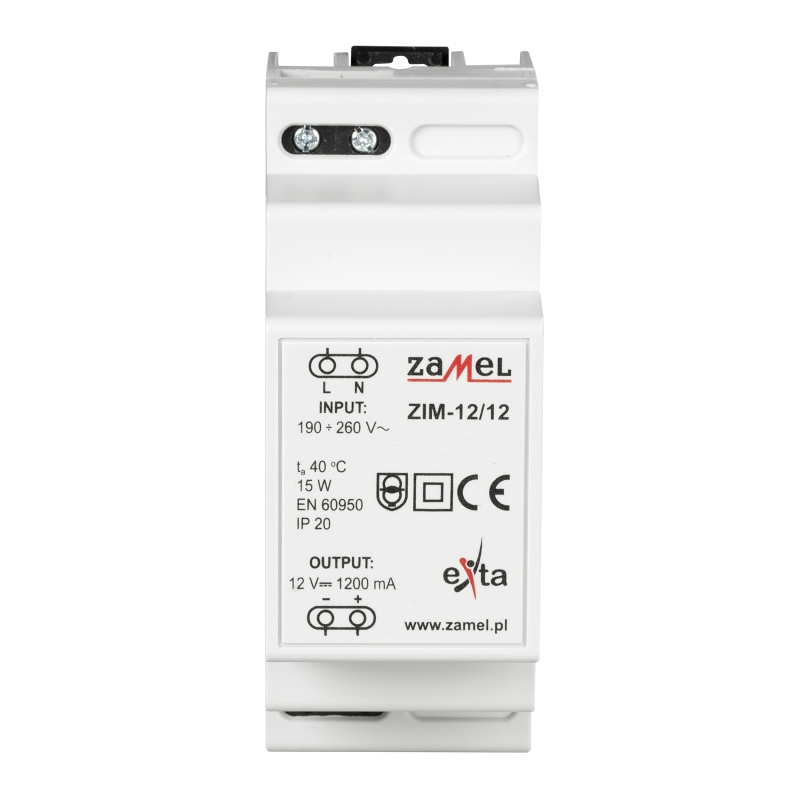

Spínaný zdroj ZIM-12/12

Spínaný zdroj ZIM-12/12.

Číst více

Výrobce: Zamel

Kód produktu: ZIM-12/12

Dostupnost: do týdne dodání do týdne

1 870,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Spínané zdroje slouží k napájení jiných obvodů a elektrických (elektronických) zařízení stálým napětím. Charakterizují se malými rozměry a nízkou váhou v porovnání se zdroji transformátorovými se stejným výkonem a vysokou stabilitou výstupního napětí ve funkci odebíraného proudu. Dostupné jsou verse s výstupním napětím 12 V a 24 V v provedení 2-modul.

Vlastnosti

Typ s výstupním napětím 12 V
Maximální proud na výstupu 1200 mA
Odolnost proti jalovému stavu
Provedení 2-modul
Montáž na DIN-lištu

Skupina výrobků:
Stabilizovaný zdroj ZIM-12/08 patří do skupiny výrobků :

Výstupní jmenovitý proud: 24/04 – 400 mA

24/06 – 600 mA
12/08 – 800 mA

                                       13/07 – 700 mA
                                       24/12 – 1000 mA
                                       12/12 – 1200 mA
                                       12/25 – 2000 mA

Výstupní napětí: 12 – napětí 12 V DC

13 – napětí 13,7 V DC

24 – napětí 24 V DC

Parametry

ZIM – 12/12
Rozsah proudu	0 ÷ 1200 mA
Jmenovitý proud	1200 mA
Jmenovitý výkon	15 W
Výstupní napětí	12 V DC

Společné parametry zdrojů ZIM
Zvlnění (max.)	100 mVpp
Tolerance napětí	3 %
Tolerance napětí při změnách napájení	1 %
Tolerance napětí při změnách zatížení	1%
Časová prodleva po připojení	100 ms
Časová prodleva po vypnutí	100 ms
Rozsah napětí	190 ÷ 260 V~
Rozsah frekvence	50/60 Hz
Účinnost	81 %
Vstupní proud	0,25 A
Proud startu	studený start 25 A
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Pracovní teplota	-20 ¸ + 85 ^oC
Vlhkost	10 ÷ 95 %
Jmenovitá teplota okolí	+ 40 ⁰C
Elektrická pevnost	3 kV AC
Rezistence izolace	100 M? / 500 V DC
EMC	PN-EN 55022, PN-EN 61000-3-2-3
Rozměry	2-modul 90 x 35 x 66 mm
Hmotnost	130 g
Související normy	PN-EN 60950:2002 PN-EN 61000-4-2,3,4,5,6,11
