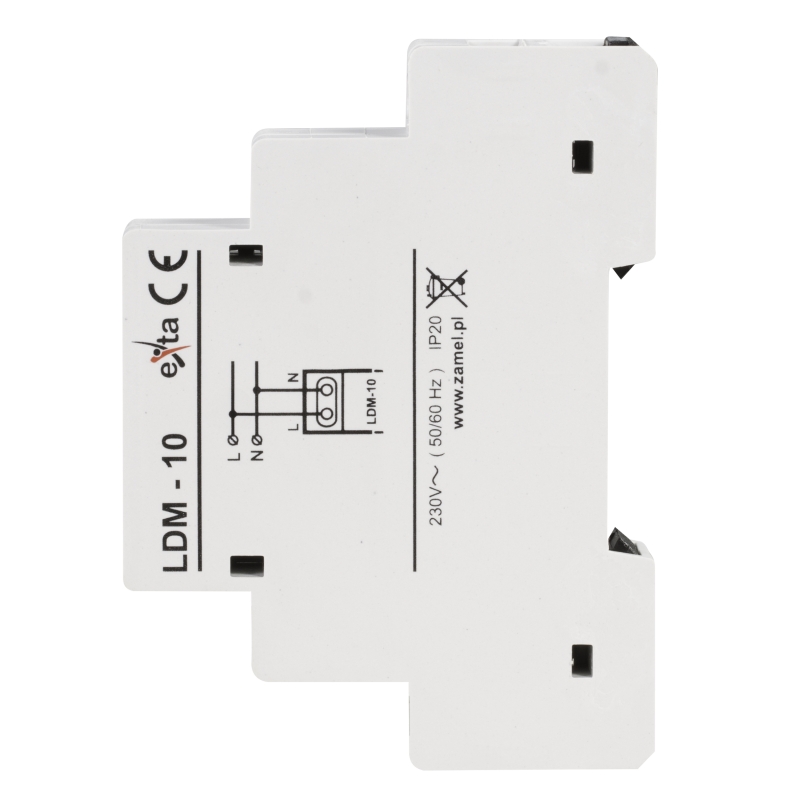

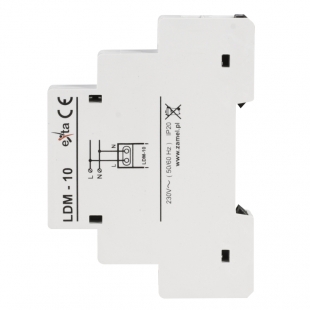

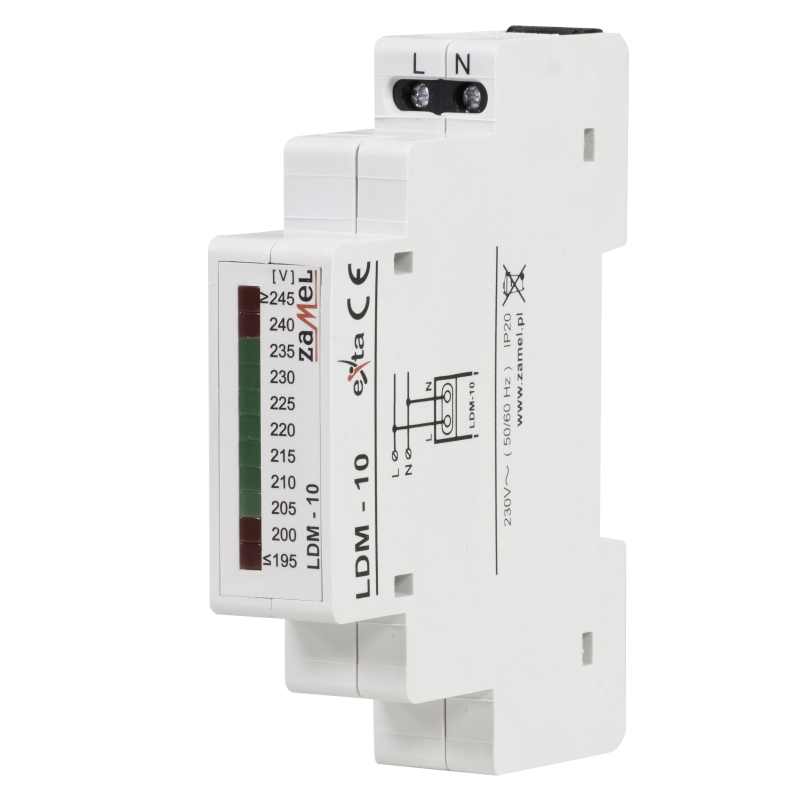

Signalizátor napětí LDM-10

Popis

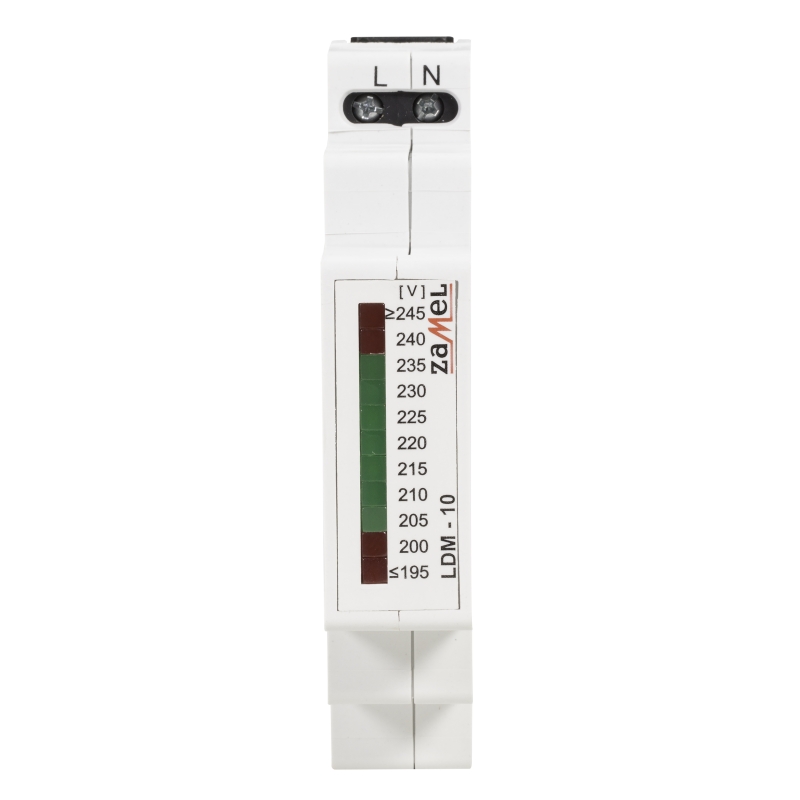

Signalizátor napájení LDM-10 slouží ke grafické prezentaci úrovně napětí v jednofázové síti. Hodnota napětí je znázorněna pomocí diodové stupnice skládající se z 11 LED diod. Znázorněné rozmezí od 195 do 240 V~

Vlastnosti relé

• Grafická prezentace úrovně napětí v jednofázové síti
• Široký rozsah ukazatele napětí od 195 do 245 V~
• Znázorněná hodnota napětí je proporcionální k výšce svítícího sloupce
• Stupnice s dílkem 5V
• Stabilita ukazatele
• Vysoká přesnost deklarovaného napětí ±2,5 V
• Kritické hodnoty napětí jsou signalizovány diodami s označením „?195V“, ?245V“
• Montáž na DIN-lištu

Použití

Typické použití:

Ukazatel napětí LDM-10 spolupracuje s proudovým chráničem nebo s hlídačem izolačního stavu. Po sepnutí obvodu , ukazatel signalizuje hodnotu napětí v jednofázové síti. Po rozpojení obvodu, ukazatel zhasne, signalizujíc nepřítomnost napětí.

Alternativní použití:

Ukazatel napětí spolupracuje s hlídacím napěťovým relé PNM-10 chránícím spotřebič před příliš vysokým nebo nízkým napětím. Hodnota napětí měřeného napěťovým relé je stále zobrazovaná na ukazateli. To uživateli umožňuje jeho stálou kontrolu.
