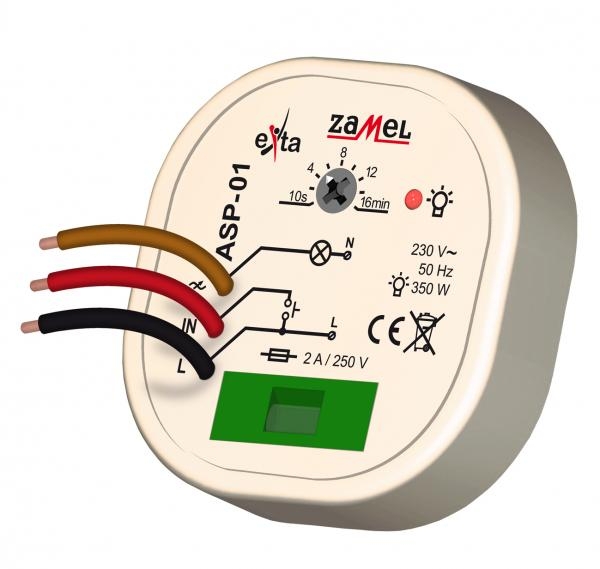

Schodišťový automat ASP-01

Popis

Schodišťový automat ASP-01 pro řízení osvětlení na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru lze délku činnosti plynule regulovat v časovém rozmezí od 10s do 16 minut. Schodišťové relé ASP-01 lze také použít jako časové relé realizující funkci opožděného vypnutí. Konstrukce zařízení umožňuje montáž pod tlačítko do hluboké instalační krabice Φ 60.

Vlastnosti

• ovládání osvětlení na schodištích
• plynulá regulace času sepnutí v rozmezí od 10 s do 16 minut
• měkké zapnutí a vypnutí (0,8s)
• kontrolka zapnutí spotřebiče - červená LED dioda
• spouštění systému z vodiče L
• spolupracuje s jednopólovými podsvětlenými tlačítky
• dvouvodičová řídící instalace
• montáž do instalační krabice pr. 60 mm
• jednoduchá instalace do existujících elektrických instalací
• sériové napájení ze spotřebiče

POZOR!!!!

Zařízení se zapojuje k jednofázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu  způsobuje nebezpečí zasažení el. proudem. Demontáž krytu znemožňuje uplatnění záruky na výrobek a vytváří nebezpečí zasažení el. proudem. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek skladových částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.
