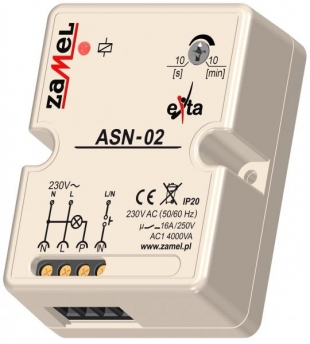

Schodišťový automat ASN-02 na omítku

Číst více

Výrobce: Zamel

Kód produktu: ASN-02

Dostupnost: do týdne dodání do týdne

650,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Schodišťový automat ASN-02 slouží k řízení osvětlením na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru na čelní stěně automatu lze délku činnosti plynule regulovat v časovém rozmezí od 10s do 14 minut. Schodišťové relé je vybaveno funkcí protiblokády. Schodišťový automat ASN-02 lze také použít jako časové relé realizující funkci opožděného vypnutí. Kryt na omítku umožňuje montáž na plochém povrchu

Vlastnosti

ovládání osvětlení na schodištích
plynulá regulace času sepnutí v rozmezí od 10 s do 14 minut
kontrolka stavu relé červená LED dioda
spolupracuje s jednopólovými podsvětlenými tlačítky
funkce protiblokády
spolupracuje s 3- nebo 4- vodičovou sítí
montáž na omítku
krytí IP20
maximální zatížení výstupu 16A

POZOR!!!!

Zařízení se zapojuje k jednofázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek skladových částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.

Skupina výrobků: Schodišťový automat ASN-02 patří do skupiny schodišťových automatů ASx

Typ napájení 24 V AC/DC dostupná pro ASM-02

Typ zařízení:
01 – instalace 3- nebo 4- vodičové
02 – systém protiblokády
10 – funkce stmívače

typ krytu:
M – 1-modul
N – na omítku
H – hermetické
P – do krabice

Zobrazit více

Označení	ASH-01	ASH- 01/U	ASH-02	ASN-01	ASN- 01/U	ASN-02	ASM-01	ASM- 01/U
Napájecí jmenovité napětí	230VAC	12÷240 VAC/DC	230VAC	230VAC	12÷230 VAC/DC	230VAC	230VAC	12÷240 VAC/DC
Tolerance napájecího napětí [%]	-15÷10	-5÷+10	-15÷+10		-5÷+10	-15÷+10		-5÷+10
Jmenov. kmitočet [Hz]	50/60
Jmen. odběr proudu	48 mA	8 mA	33 mA	48 mA	8 mA	33 mA	48 mA	8 mA
Optická signalizace napájení	-						červená LED dioda
Časový rozsah	10 s÷10 min		10s÷14 min	10 s÷10 min		10 s÷10 min
Časová odchylka	±10%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)
Výkon zatížení [W]
Počet připo. vodičů	4
Průřez vodičů	4x 0,75 mm2			0,2÷2,5 mm2
Délka přívod. kabelu	0,5 m			-
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP65			IP20
Žárovka	2000
Úsporná žárovka	500
Trubce s el. předřadníkem	1000
Trubice se startérem	750
Kategorie přepětí	II
Rozměry	69 x 56 x 27 mm						90x17,5x27 mm
Váha [kg]	0,101		0,106	0,076		0,67	0,073	0,078

Označení	ASM-02	ASM- 02/24V	ASM-03	ASM-10	ASP-01	ASP-02	ASP-10
Napájecí jmenovité napětí	230VAC	24VAC/ DC	230VAC	230VAC	230VAC	230VAC	230VAC
Tolerance napájecího napětí [%]	-15÷+10					-5÷+10	-15÷10
Jmenov. kmitočet [Hz]	50/60				50	50/60	50
Jmen. odběr proudu	35 mA	55 mA	25 mA	4 1mA	8 mA	10,5mA	8 mA
Optická signalizace napájení	červená LED dioda
Časový rozsah	2 s÷10 min		3÷30 min	3 režimy 0÷10 min	10s÷16 min	10s÷14 min	10s÷16 min
Časová odchylka	±10%				±3%	±10%	±3%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)			-	-	1NO5A/250VA C1 1250VA	-
Výkon zatížení [W]				30÷600	15÷350	-	15÷350
Počet připo. vodičů	8		8	11	3	4	3
Průřez vodičů	0,2÷2,5 mm2				1 mm2
Délka přívod. kabelu	-				10 cm
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP20
Žárovka	2000			600	15-350	375	15-350
Úsporná žárovka	500			-	-	90	-
Trubice s el. předřadníkem	1000			-	-	180	-
Trubice se startérem	750			-	-	150	-
Kategorie přepětí	II
Rozměry	90x17,5x27 mm			90x35x 66 mm	50 x 50 x 15 mm
Váha [kg]	0,076	0,072	0,076	0,13	0,028		0,029

Parametry

ASN-02
Napájecí svorky	L, N
Napájecí jmenovité napětí	230 V~
Tolerance napájecího napětí	-15 ¸ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	33 mA
Spouštěcí svorka	IN
Napájecí svorka spotřebiče	P
Kontrolka relé	červená LED dioda
Rozsah časového nastavení	10 s ¸ 14 min
Časová odchylka nastavení	± 10 %
Přesnost opakování	± 5 %
Nastavení času	plynule – otočný potenciometrem
Parametry sepnutí	1NO-16A/250 V AC1 4000 VA
Počet připojovacích vodičů	4
Průřez připojovacích vodičů	0,2 ¸ 2,5 mm²
Pracovní teplota	-20 ¸ +45 ^oC
Pracovní poloha	libovolná
Připevnění krytu	2x rozpěrka 5x(3x30)
Krytí	IP 20 (PN-EN 60529)
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	69x56x27mm
Váha	67 g
Související normy	PN-EN 60669-1, PN-EN 60669-2-1
Související normy	PN-EN 60669-1, PN-EN 60669-2-1
