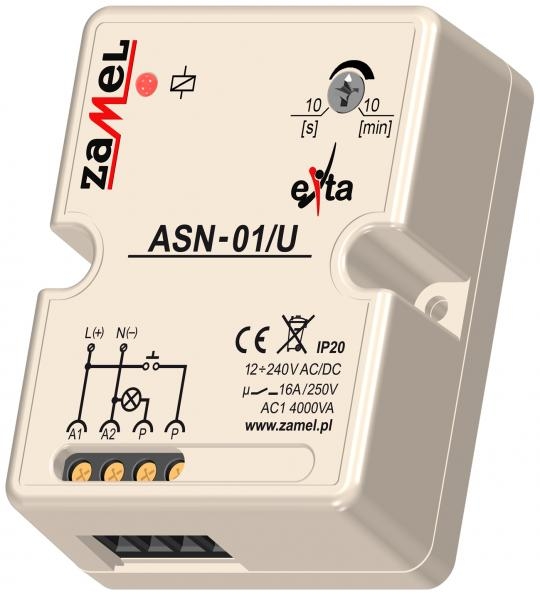

Schodišťový automat ASN-01/U

schodišťový automat ASN-01/U k instalaci na omítklu

Číst více

Výrobce: Zamel

Kód produktu: ASN-01/U

Dostupnost: do týdne dodání do týdne

1 113,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Schodišťové relé ASN-01/U slouží k řízení osvětlení na chodbách nebo schodištích. Po sepnutí systém rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru na čelní stěně automatu lze délku činnosti plynule regulovat v časovém rozmezí od 10 s do 10 minut. Schodišťový automat ASN-01/U lze také použít jako časové relé realizující funkci opožděného vypnutí. Provedení na omítku umožňuje montáž na plochém povrchu.

Vlastnosti

Ovládání osvětlení na schodištích,
plynulá regulace času sepnutí v rozmezí od 10 s do 10 minut,
kontrola stavu napájení – červená LED dioda,
spolupracuje s jednopólovými podsvětlenými tlačítky,
spolupracuje s 3- nebo 4- vodičovým vedením,
provedení na omítku,
výstup – maximální zatížení 16 A.

Skupina výrobků: schodišťový automat ASN-01/U patří do skupiny schodišťových automatů ASx

Typ napájení 24 V AC/DC dostupný pro ASM-02

Typ zařízení:
01 – instalace 3- nebo 4- vodičové
02 – systém protiblokády
10 – funkce stmívače

typ krytu:
M – 1-modul
N – na omítku
H – hermetické
P – do krabice

Zobrazit více

Označení	ASH-01	ASH- 01/U	ASH-02	ASN-01	ASN- 01/U	ASN-02	ASM-01	ASM- 01/U
Napájecí jmenovité napětí	230VAC	12÷240 VAC/DC	230VAC	230VAC	12÷230 VAC/DC	230VAC	230VAC	12÷240 VAC/DC
Tolerance napájecího napětí [%]	-15÷10	-5÷+10	-15÷+10		-5÷+10	-15÷+10		-5÷+10
Jmenov. kmitočet [Hz]	50/60
Jmen. odběr proudu	48 mA	8 mA	33 mA	48 mA	8 mA	33 mA	48 mA	8 mA
Optická signalizace napájení	-						červená LED dioda
Časový rozsah	10 s÷10 min		10s÷14 min	10 s÷10 min		10 s÷10 min
Časová odchylka	±10%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)
Výkon zatížení [W]
Počet připo. vodičů	4
Průřez vodičů	4x 0,75 mm2			0,2÷2,5 mm2
Délka přívod. kabelu	0,5 m			-
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP65			IP20
Žárovka	2000
Úsporná žárovka	500
Trubce s el. předřadníkem	1000
Trubice se startérem	750
Kategorie přepětí	II
Rozměry	69 x 56 x 27 mm						90x17,5x27 mm
Váha [kg]	0,101		0,106	0,076		0,67	0,073	0,078

Označení	ASM-02	ASM- 02/24V	ASM-03	ASM-10	ASP-01	ASP-02	ASP-10
Napájecí jmenovité napětí	230VAC	24VAC/ DC	230VAC	230VAC	230VAC	230VAC	230VAC
Tolerance napájecího napětí [%]	-15÷+10					-5÷+10	-15÷10
Jmenov. kmitočet [Hz]	50/60				50	50/60	50
Jmen. odběr proudu	35 mA	55 mA	25 mA	4 1mA	8 mA	10,5mA	8 mA
Optická signalizace napájení	červená LED dioda
Časový rozsah	2 s÷10 min		3÷30 min	3 režimy 0÷10 min	10s÷16 min	10s÷14 min	10s÷16 min
Časová odchylka	±10%				±3%	±10%	±3%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)			-	-	1NO5A/250VA C1 1250VA	-
Výkon zatížení [W]				30÷600	15÷350	-	15÷350
Počet připo. vodičů	8		8	11	3	4	3
Průřez vodičů	0,2÷2,5 mm2				1 mm2
Délka přívod. kabelu	-				10 cm
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP20
Žárovka	2000			600	15-350	375	15-350
Úsporná žárovka	500			-	-	90	-
Trubice s el. předřadníkem	1000			-	-	180	-
Trubice se startérem	750			-	-	150	-
Kategorie přepětí	II
Rozměry	90x17,5x27 mm			90x35x 66 mm	50 x 50 x 15 mm
Váha [kg]	0,076	0,072	0,076	0,13	0,028		0,029

Parametry

ASN-01/U
Napájecí svorky	A1, A2
Napájecí jmenovité napětí	12 ÷ 240 V AC/DC
Tolerance napájecího napětí	-5¸ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr výkonu	0,9 VA (při napětí 230 V AC)
Jmenovitý odběr proudu	8 mA
Tlačítko uvolnění/napájení spotřebiče	P/P (spojení uvnitř automatu)
Indikace napájení	červená LED dioda
Časový rozsah	10 s ¸ 10 min
Časová odchylka	± 10 %
Přesnost opakování	±5%
Nastavení času	plynule – potenciometrem
Parametry sepnutí	16 A/250 V AC1 4000 VA
Počet výstupních kontaktů	4
Průřez připojovacích vodičů	0,2 ¸ 2,50 mm²
Pracovní teplota	-20 ¸ +45 ^oC
Pracovní poloha	libovolná
Připevnění krytu	2x rozpěrka 5x(3x30)
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	III
Stupeň znečištění	2
Elektrická pevnost	1 kV
Rozměry	69x56x27mm
Váha	76g
Související normy	PN-EN 60669-1
