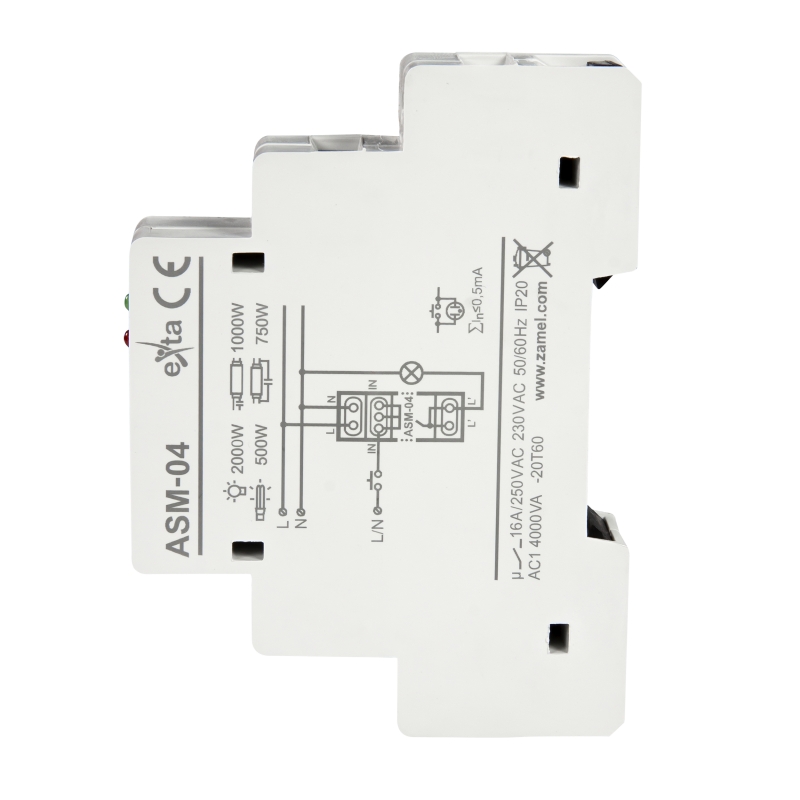

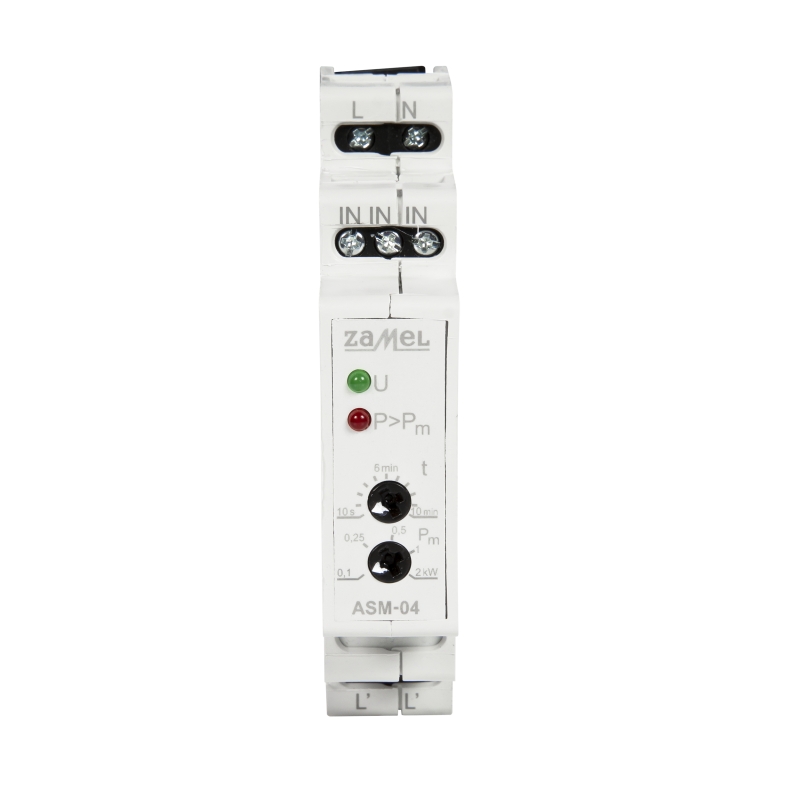

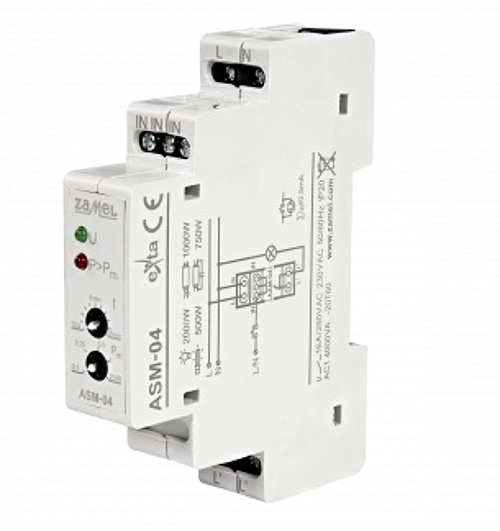

Schodišťový automat ASM-04

Schodišťový automat ASM-04 je inovativní řešení. Řešení tedy zajišťuje řízení osvětlení v chodbách a zároveň ochrání před neoprávněným odběrem elektrické energie omezením přípustného výkonu zátěže na nastavenou hodnotu.
Když je systém spuštěn, zapne osvětlení na dobu nastavenou uživatelem a poté se automaticky vypne. Dobu chodu lze plynule nastavit od 10 s do 10 minut pomocí potenciometru umístěného na čelním panelu stroje. Stroj je vybaven funkcí omezovače výkonu, která umožňuje automatické vypnutí napájení v hlídaném obvodu, když je překročen příkon spotřebovaný přijímači v rozsahu 0,1-2kW.

Číst více

Výrobce: Zamel

Kód produktu: ASM-04

Dostupnost: do týdne dodání do týdne

1 380,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Schodišťový automat ASM-04 je inovativním řešením, které kombinuje schodišťový automat a omezovač výkonu v jednom produktu, a tím umožňuje ovládat osvětlení na chodbách a také chrání před nezákonným odběrem energie omezením přípustného zatížení na nastavenou hodnotu.
Po spuštění systému se rozsvítí na dobu nastavenou uživatelem, po které se automaticky vypne. Pomocí potenciometru na čelním panelu přástroje lze plynule nastavit pracovní dobu v rozsahu od 10 s do 10 minut. Přístrojj je vybaven funkcí omezovače výkonu, která umožňuje automatické vypnutí v kontrolovaném obvodu v případě překročení nastavené hodnoty výkonu spotřebiče v rozsahu 0,1 - 2 kW

Vlastnosti

ovládání osvětlení na schodištích
spolupracuje s jednopólovými podsvětlenými tlačítky
kryt 1-modul
montáž na DIN lištu
plynulé ovládání doby zapnutí v rozsahu od 10 s do 10 min
funkce protiblokády
montáž na DIN 35 lištu
ochrana proti překročení úrovně výkonu nastaveného v rozsahu 0,1-2 kW
indikátor překročení prahu výkonu

Zobrazit více

Označení	ASH-01	ASH- 01/U	ASH-02	ASN-01	ASN- 01/U	ASN-02	ASM-01	ASM- 01/U
Napájecí jmenovité napětí	230VAC	12÷240 VAC/DC	230VAC	230VAC	12÷230 VAC/DC	230VAC	230VAC	12÷240 VAC/DC
Tolerance napájecího napětí [%]	-15÷10	-5÷+10	-15÷+10		-5÷+10	-15÷+10		-5÷+10
Jmenov. kmitočet [Hz]	50/60
Jmen. odběr proudu	48 mA	8 mA	33 mA	48 mA	8 mA	33 mA	48 mA	8 mA
Optická signalizace napájení	-						červená LED dioda
Časový rozsah	10 s÷10 min		10s÷14 min	10 s÷10 min		10 s÷10 min
Časová odchylka	±10%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)
Výkon zatížení [W]
Počet připo. vodičů	4
Průřez vodičů	4x 0,75 mm2			0,2÷2,5 mm2
Délka přívod. kabelu	0,5 m			-
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP65			IP20
Žárovka	2000
Úsporná žárovka	500
Trubce s el. předřadníkem	1000
Trubice se startérem	750
Kategorie přepětí	II
Rozměry	69 x 56 x 27 mm						90x17,5x27 mm
Váha [kg]	0,101		0,106	0,076		0,67	0,073	0,078

Označení	ASM-02	ASM- 02/24V	ASM-03	ASM-10	ASP-01	ASP-02	ASP-10
Napájecí jmenovité napětí	230VAC	24VAC/ DC	230VAC	230VAC	230VAC	230VAC	230VAC
Tolerance napájecího napětí [%]	-15÷+10					-5÷+10	-15÷10
Jmenov. kmitočet [Hz]	50/60				50	50/60	50
Jmen. odběr proudu	35 mA	55 mA	25 mA	4 1mA	8 mA	10,5mA	8 mA
Optická signalizace napájení	červená LED dioda
Časový rozsah	2 s÷10 min		3÷30 min	3 režimy 0÷10 min	10s÷16 min	10s÷14 min	10s÷16 min
Časová odchylka	±10%				±3%	±10%	±3%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)			-	-	1NO5A/250VA C1 1250VA	-
Výkon zatížení [W]				30÷600	15÷350	-	15÷350
Počet připo. vodičů	8		8	11	3	4	3
Průřez vodičů	0,2÷2,5 mm2				1 mm2
Délka přívod. kabelu	-				10 cm
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP20
Žárovka	2000			600	15-350	375	15-350
Úsporná žárovka	500			-	-	90	-
Trubice s el. předřadníkem	1000			-	-	180	-
Trubice se startérem	750			-	-	150	-
Kategorie přepětí	II
Rozměry	90x17,5x27 mm			90x35x 66 mm	50 x 50 x 15 mm
Váha [kg]	0,076	0,072	0,076	0,13	0,028		0,029

Parametry

ASM-04
Napájecí jmenovité napětí	230V~
Tolerance napájecího napětí	-15÷+10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	26 mA
Rozsah časového nastavení spuštění	10 s ÷ 10 minut (otočný potenciometr)
Nastavení času ztlumení	0 ÷ 60 s (otočný potenciometr)
Přesnost časového nastavení spouštění	±10%
Opakovatelnost nastavení času sepnutí	±5%
Nastavení prahu výkonu	0,1 ÷2 kW
Čas vypnutí po překročení nastaveného limitu výkonu	40 s
Parametry sepnutí	1 NO - 16 A/250 V AC1 4000 VA
Počet připojovacích kontaktů	7
Průřez připojovacích vodičů	0,2÷2,50 mm²
Délka připojovacího vodiče	-
Pracovní teplota	-20÷+45 ^oC
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm
Hmotnost	0,79 kg

Detail

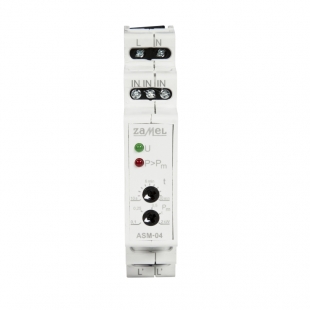

Schodišťový automat ASM-04
