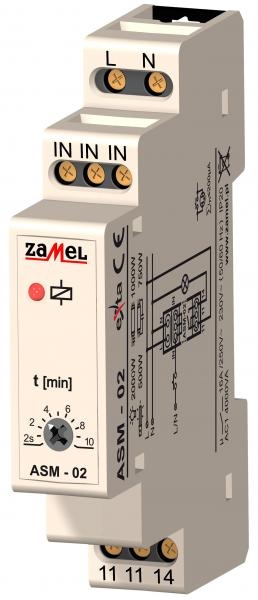

Schodišťový automat ASM-02

Popis

Schodišťový automat ASM-02 slouží k řízení osvětlením na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru na čelní stěně automatu lze délku činnosti plynule regulovat v časovém rozmezí od 2s do 10 minut. Automat je vybaven funkcí protiblokády. Schodišťový automat ASM-02 lze také použít jako časové relé realizující funkci opožděného vypnutí.

Vlastnosti

• ovládání osvětlení na schodištích
• plynulá regulace času sepnutí v rozmezí od 2 s do 10 minut
• kontrola stavu napájení – červená LED dioda
• spolupracuje s jednopólovými podsvětlenými tlačítky
• funkce protiblokády
• spolupracuje s  4- drátovým vedením
• provedení 1-modul
• výstup – maximální zatížení 16 A
• montáž na DIN lištu

POZOR!!!!

Schodišťové automaty se zapojují k jednofázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu  způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek skladových částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.
