Rezistentní relé PRM-10

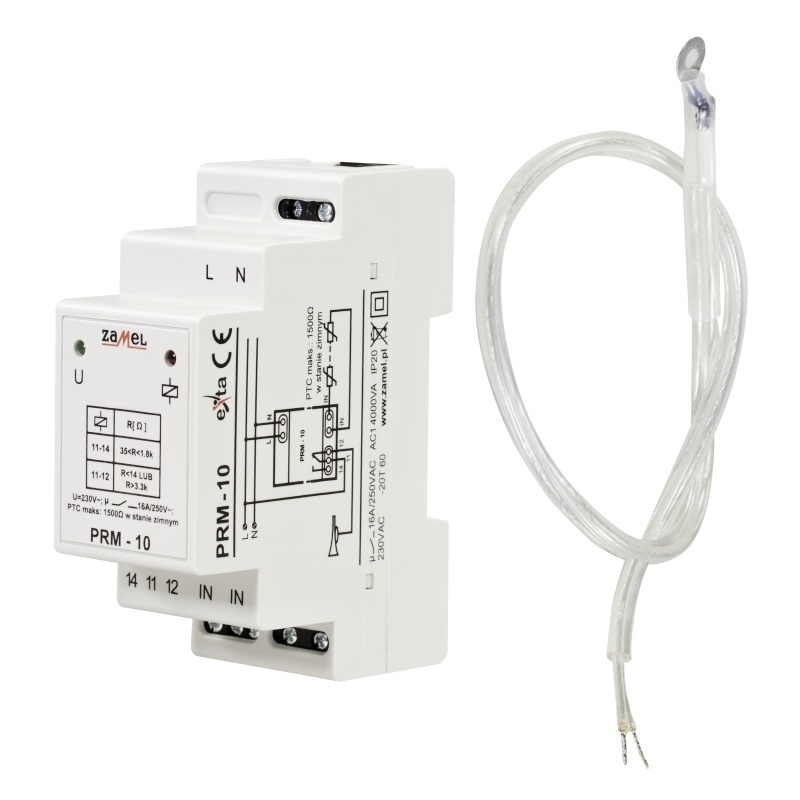

Rezistentní relé se sondou PTC 230 V AC typ PRM-10

Číst více

Kód produktu: PRM-10

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 340,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Odporové relé PRM-10 se používá k ochraně elektrických zařízení (např. motoru) před nebezpečným zvýšením teploty. Měření teploty se provádí pomocí externích snímačů teploty PTC, které lze zapojit do série. Zvýšení teploty na senzoru nad bezpečnou hodnotu způsobí, že se výstupní relé aktivuje. Senzor PTC je galvanicky izolován od sítě interním izolačním transformátorem. Sada obsahuje snímač PTC, který způsobuje, že systém pracuje při teplotě asi 100 ^oC.

Vlastnosti

tepelná ochrana zařízení
indikátor stavu relé,
reléový výstup - jeden přepínací kontakt s maximální nosností 16 A,
senzor galvanicky izolován od sítě 1 m dlouhým kabelem,
možnost sériového připojení senzorů,
kryt 2- modul
indikátor napájecího napětí
odpor smyčky PTC senzorů 1500 ohmů (v chladném stavu),
montáž na TH 35 lištu.

Parametry

PRM-10
Napájecí jmenovité napětí	230 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	11 mA
Kontrolka napájecího napětí	zelená LED dioda
Max. rezistence senzorové smyčky	1500 Ω (ve studeném stavu)
Maximální délka vodiče sondy	-
Kontrolka stavu relé	červená LED dioda
Parametry svorek relé	1 NO/NC-16 A/250 V AC1 4000 VA
Počet výstupních kontaktů	7
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm²
Pracovní teplota	-20 ÷ +60 ^oC
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 35 x 66 mm
Hmotnost	0,23 kg
