Popis
Modulové relé sledu fázík zabepečení zařízení napájených z třífázové sítě.
Popis

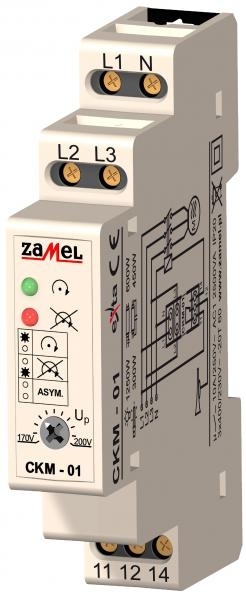

Relé pro kontrolu sledu fází CKM-01, modulové relé je určeno k zabezpečení zařízení napájených z třífázové sítě (např. motory) před poškozením v případě zániku fázového napětí, asymetrií fází nebo špatným sledem fází. Mezní hodnota proudu je volitelná uživatelem pomocí potenciometru. Zařízení nezabezpečuje před symetrickým poklesem napětí. Systém je napájen z fáze L1. Časová prodleva vypnutí a histereze napětí činí systém odolný proti krátkodobým výkyvům napětí.
Vlastnosti
- Zabezpečení před špatným sledem fází
- Zabezpečení před výpadkem fáze
- Zabezpečení před asymetrií napětí
- Regulace mezní hodnoty sepnutí
- Časová prodleva vypnutí a histereze napětí eliminují časté přepínání
- Odolný proti krátkodobým výkyvům
- Výstup – maximální zatížení 10 A
- Kryt: 1-modul
- Montáž na DIN-lištu
POZOR!!!!
Zařízení se zapojuje k třífázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek montážních částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce
Parametry
CKM-01 | |
Napájecí vodiče | L1, N |
Napájecí jmenovité napětí/kontrolované | 230/400V~ |
Tolerance napájecího napětí | -15÷+10% |
Jmenovitý kmitočet | 50/60 Hz |
Jmenovitý odběr proudu | 34 mA |
Svorky hlídaného napětí | L1, L2, L3 |
Kontrolka správného sledu fází | Zelená LED dioda |
Kontrolka špatného sledu fází | Červená LED dioda |
Regulace mezního napětí | 170 V÷200 V |
Hystereze napětí | cca 10 V |
Opožděné sepnutí t1 | 5÷10 s |
Opožděné vypnutí t2 | 1 ÷ 5s |
Parametry svorek relé | 1NO/NC-10A/250 V AC1 2500 VA |
Počet výstupních kontaktů | 7 |
Průřez připojovacích vodičů | 0,2 ÷ 2,5 mm2 |
Pracovní teplota | -20 ÷ + 60 oC |
Pracovní poloha | libovolná |
Připevnění krytu | DIN - lišta |
Krytí | IP20 (PN-EN 60529) |
Třída ochrany | II |
Kategorie přepětí | II |
Stupeň znečištění | 2 |
Elektrická pevnost | 2 kV (PN-EN 61000-4-5) |
Rozměry | 1-modul (17,5 mm) 90x17,5x66mm |
Váha | 77g |
Související normy | PN-EN 60730-1, PN-EN 60730-2-71 |
PN-EN 61000-4-2,3,4,5,6,11 |
