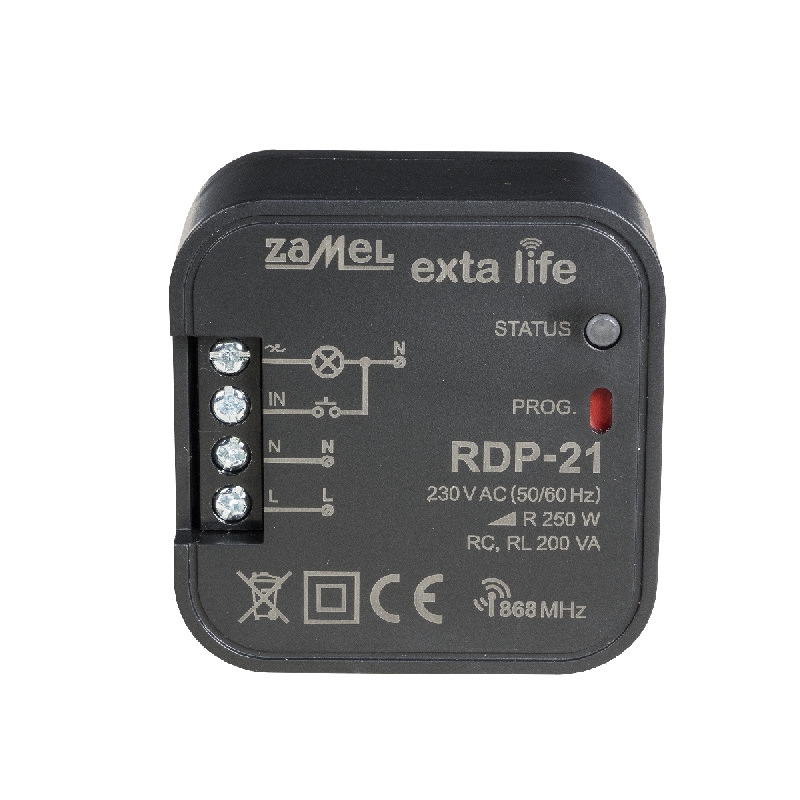

Rádiový dvousměrný stmívač RDP-21

RDP-21 je určen k úpravě intenzity světla svítidel osazených běžnými a halogenovými žárovkami napájenými střídavým proudem 230 V

Číst více

Výrobce: Zamel

Kód produktu: RDP-21

Dostupnost: do týdne dodání do týdne

1 758,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Rádiový stmívač dvoukanálový RDP-21

RDP-21 je určen k úpravě intenzity světla svítidel osazených běžnými a halogenovými žárovkami napájenými střídavým proudem 230 V a světelného zdroje dodávaného elektronickým nebo toroidním transformátorem. Změna intenzity osvětlení je možná také pro vybrané stmívatelné LED žárovky a stmívatelné CFL zářivky. Ovládání stmívače lze provádět bezdrátově z vysílače nebo řídící jednotky EXTA LIFE a vodiče z jednoho konektoru monostabilního nebo bistabilního konektoru. Pro drátové ovládání je použit vstup IN nakonfigurovaný v mobilní aplikaci. Díky obousměrné komunikaci mezi přijímačem a regulátorem je v mobilní aplikaci zobrazen aktuální stav stmívače (stav ON / OFF + intenzita světla v %). Tato metoda komunikace také umožňuje nastavení parametrů přijímače a vzdálené přidávání vysílačů (bez fyzického přístupu k přijímači). Kódované řešení přenosu zajišťuje bezpečnostní kontrolu. RDP-21 může být provozován paralelně ze systému vysílače EXTA LIFE. Do přijímače můžete zadat větší počet vysílačů, což umožňuje nezávislou kontrolu z několika míst. Přístroj je určen k instalaci do instalačních krabic pod a na omítku. Přijímač má funkci vzdálené aktualizace softwaru z ovládače. Naprogramovaná doba rozjasnění a stmívání a nastavení minimální a maximální úrovně dodatečně zvyšují funkčnost stmívače.

VLASTNOSTI

kompatibilní s řídicí jednotkou a vysílači systému EXTA LIFE
obousměrný přenos - vizualizace stavu stmívače v mobilní aplikaci
ovládací prvek: 2 x tranzistor MOSFET
stmívání realizováno jako „leading edge” přepnutí výstupu na "0"
spolupráce s konvenčním halogenovým a 230 V halogenovým osvětlením
spolupráce se zdroji světla poháněnými elektronickým nebo toroidním transformátorem
spolupráce s vybranými LED žárovkami stmívatelnými a stmívatelnými CFL kompaktními zářivkami
programovatelný externí vstup
možnost připojení monostabilního nebo bistabilního konektoru
4 režimy provozu ve spolupráci s vysílači (1 - tlačítkový, 2 - tlačítkový, časový, pohodlný)
2 režimy provozu ve spolupráci s regulátorem (zapnutí / vypnutí + regulace intenzity osvětlení, časový)
paměť poslední nastavené úrovně osvětlení
programovatelný jas a stmívání
programovatelná minimální a maximální úroveň osvětlení
možnost aktualizovat software
instalace v montážní krabici Ø 60 mm

Zobrazit více

Uvedený dosah práce se vztahuje na otevřený prostor, tedy ideální podmínky bez překážek.

Pokud je mezi vysílačem a přijímačem překážka, je třeba předpokládat snížení dosahu práce pro cihlu:

od 10 do 40%,

dřevo a sádrokartón od 5 do 20%,

železobeton od 40 do 80%, kov od 90 do 100%,

sklo od 10 do 20 %.

Negativní vliv na dosah práce má také vzdušné i podzemní vedení vysokého napětí a vysílače mobilních telefonů umístěné v blízkosti zařízení.

bezdrátová elektroinstalce

Parametry

Napájecí napětí	230 VAC 50/60 Hz
Příkon:	0,5 W
Přenos / způsob přenosu	rádio - ISM 868 MHz / obousměrné pásmo - 9600 b / s
Kódování	algoritmus založený na 128bitovém klíči
Rozsah	do 250 m na volném prostranství
Optická indikace práce	ano - zelená LED
Počet spárovaných tlačítek	maximálně 96 párů
Informace o aktuálním stavu přijímače	ano - v mobilní aplikaci EXTA LIFE (Stav zapnutí / vypnutí + % hodnota osvětlení)
Provozní režimy ve spolupráci s vysílači systému EXTA LIFE	Jednotlačítkový, dvoutlačítkový, časový, pohodlný
Pracovní režimy ve spolupráci s regulátorem EXTA LIFE	zapnutí, vypnutí, nastavení intenzity osvětlení pomocí posuvníku, nastavení času, až 4 "oblíbené" nastavení
Počet externích vstupů	1
Úroveň paměti	ano
Spolupráce s konektory *	monostabilní (tlačítka), bistabilní (rozdílný)
Funkce s monostabilními přepínači	• zapnutí na poslední nastavenou úroveň • zapnutí na 100% jas • nastavení jasu, aktivace časovače
Funkce s bistabilními přepínači	• zapnutí na poslední nastavenou úroveň • zapnutí na 100% jas • vypnutí, zapnutí času v případě bistabilního spínače každá změna stavu spínače způsobí změnu výstupního stavu na opačný stav
Rozsah nastavení času	1 s ÷ 18 h
Řídicí prvek	2 x tranzistor MOSFET
Metoda řízení	„leading edge” přepínání výstupu na "0"
Podporované zatížení	• běžná žárovka a halogen 230 VAC • 12 V osvětlení poháněné elektronickým transformátorem (ELV) • 12 V osvětlení poháněné magnetickým transformátorem (MLV) • Vybrané stmívatelné LED žárovky • vybrané stmívatelné CFL zářivky
Počet výstupních kanálů	1
Maximální výstupní zatížení	• 250 W pro zatížení R - konvenční a halogenové žárovky • 200 VA pro RC zatížení - elektronické transformátory, stmívatelné zářivky CFL, stmívatelné LED žárovky • 200 VA pro zatížení RL - magnetické transformátory
Počet připojovacích svorek	4 (vodiče o průřezu do 2,5 mm²)
Montáž pouzdra	instalační krabice Ø60 mm
Rozsah provozních teplot	-10 až +55 ° C
Stupeň ochrany krytu	IP20
Třída ochrany	I
Rozměry	47,5 x 47,5 x 20 mm
Hmotnost	0,04 kg
Normy	PN-EN 60669, PN-EN 60950, PN-EN 61000, PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
