Popis
Popis

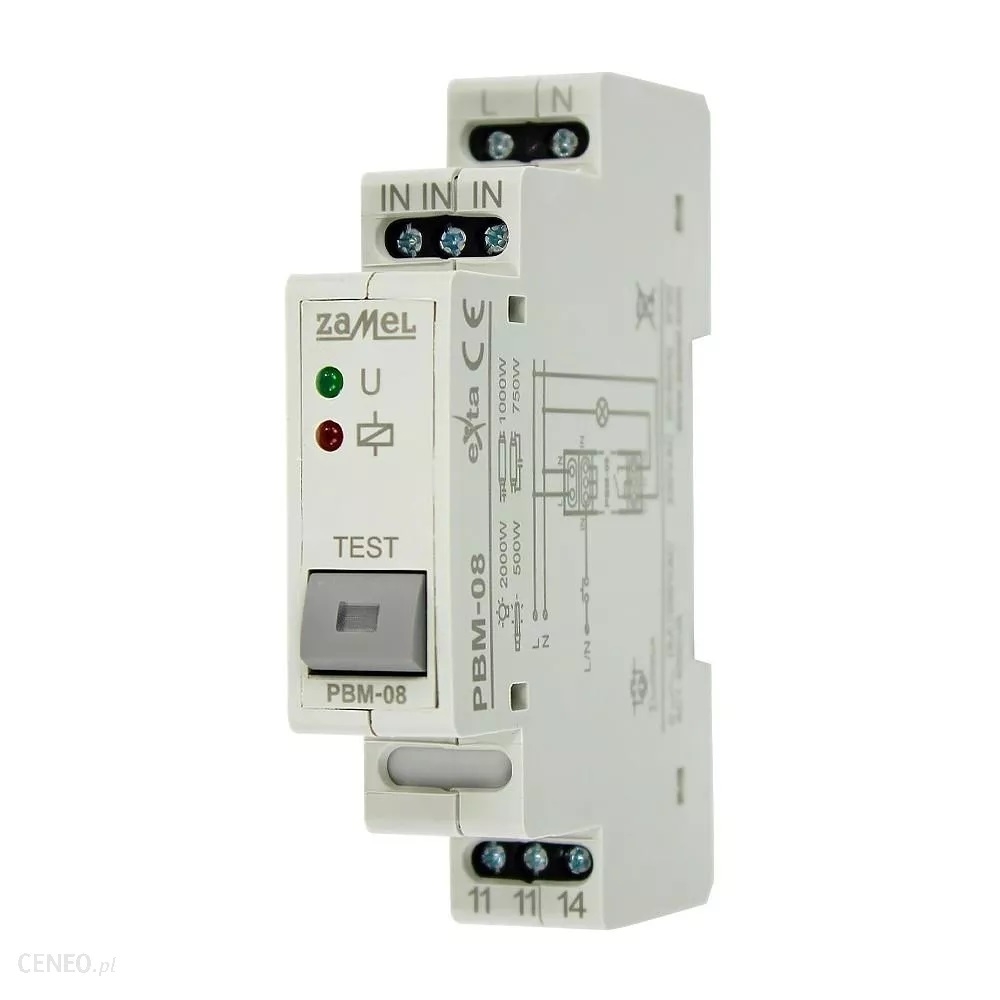

Bistabilní relé PBM - 08 se používá k ovládání osvětlení nebo jiného zařízení pomocí paralelně zapojených jednopolových tlačítek. Následným stisknutím kteréhokoli z tlačítek se zapnou nebo vypnou zařízení připojená na výstupní svorky. Zařízení se také používá jako modulární ovládací zařízení přímo z rozvaděče. Použití systému umožňuje vytvoření „inteligentních“ systémů řízení osvětlení.
Vlastnosti
- bistabilní (dvoustavové) ovládání osvětlení,
- spouštění systému z L nebo N vodiče,
- reléový výstup - jeden spínací kontakt s maximální nosností 16 A,
- indikátor napájení - zelená LED,
- může pracovat s mnoha podsvětlenými jednopolovými tlačítky,
- kryt 1-modul na DIN lištu TH-35,
- indikátor stavu relé - červená LED,
- instalace s dvěma vodiči,
- schopnost pracovat jako bistabilní tlačítko ON / OFF v rozvaděčích.
Parametry
PBM-04/U | PBM-05 | PBM-05/ 12-24V |
PBM-06 | PBM-07 | PBM-08 | |
Napájecí jmenovité napětí | 12 ÷ 230 A AC/DC |
230 V AC | 12 ÷ 24 V AC/DC |
230 V AC | ||
Tolerance napájecího napětí | -15 ÷ + 10% | |||||
Jmenovitý kmitočet | 50 / 60 Hz | 50 Hz | 50 / 60 Hz | |||
Jmenovitý odběr proudu | 0 mA | pohotovost: 0,4 W sepnutí 1. výstupu: 0,7 W sepnutí 2. výstupu: 1,1 W |
pohotovost: 0,4 W sepnutí 2. výstupu: 1,1 W |
24 mA | ||
Kontrolka napájecího napětí | - | zelená LED dioda | ||||
Kontrolka stavu relé | - | 2x červená LED dioda | červená LED dioda |
|||
Proud řídící spínací systém | - | 7,5 mA | 930 µA | |||
Jmenovitý odběr proudu spuštění | 11 mA | - | ||||
Parametry kontaktů | 1 NO 10 A / 250 V AC1 2500 VA | 2x NO/NC-16 A/250 VAC | 1NO-16A/ 250 V AC1 4000 VA |
|||
Počet výstupních kontaktů | 7 | 10 | 8 | |||
Průřez připojovacích vodičů | 0,2 ÷ 2,5 mm2 | |||||
Pracovní teplota | -20 ÷ + 45 oC | |||||
Krytí | IP20 | |||||
Třída ochrany | II | |||||
Kategorie přepětí | II | |||||
Rozměry | 90 x 17,5 x 66 mm | |||||
Hmotnost | 0,065 kg | 0,068 kg | 0,09 kg | 0,078 kg |
