Paměťová relé PBM-07

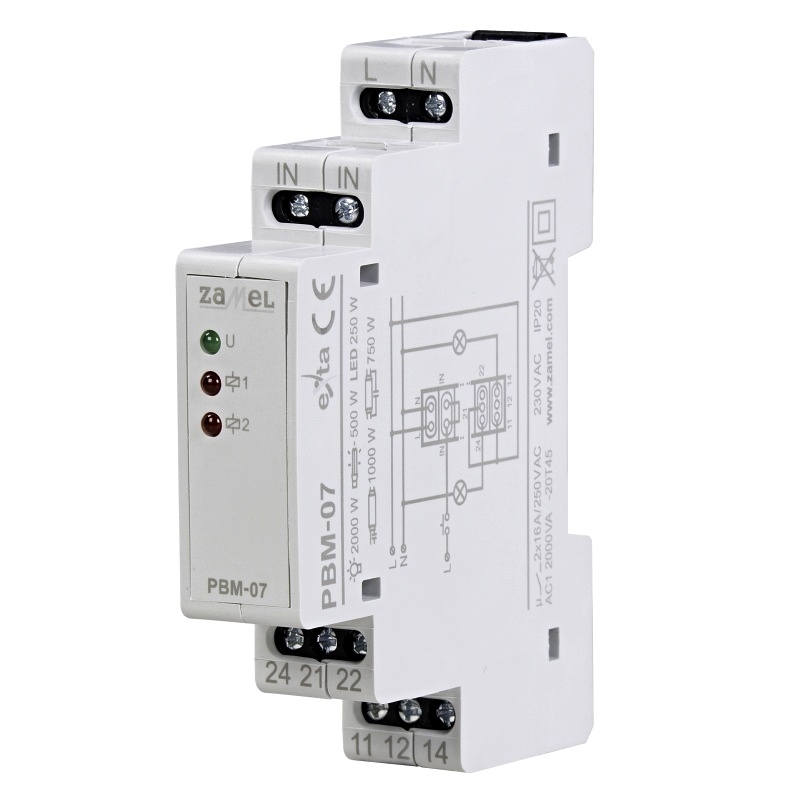

Dvoupolové paměťové relé 230 V AC PBM-07

Číst více

Výrobce: Zamel

Kód produktu: PBM-07

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 518,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Bistabilní relé PBM-07 se používá k ovládání osvětlení nebo jiného zařízení pomocí paralelně zapojených jednopolových tlačítek. Relé má dva výstupy spouštěné pomocí impulzů, které se objevují na vstupu IN. To umožňuje současné ovladání dvou obvodů / větví. Řídící impuls musí být signálem z linie „L“. Konstrukce spouštěcího vstupu umožňuje provoz s podsvícenými tlačítky (i s LED podsvícením). Celkový proud z podsvícení nesmí překročit 1,5 mA. Zařízení je uzpůsobeno pro instalaci do rozvaděčů (lišta TH35). LED diody na předním panelu signalizují napájení (zelená dioda) a stav výstupu (2 x červená dioda).

Vlastnosti

ovládání osvětlení nebo jiných zařízení zadanou sekvencí
spouštění systému pouze z linie L
dva nezávislé reléové výstupy, bez napětí 2 x NO / NC s nosností 16 A
stav výstupu indikovaný LED (2 x červená LED)
možnost spolupráce s podsvětlenými jednopolovými tlačítky
instalace do rozvaděčů (lišta TH35)
signalizace napájení (1 x zelená LED)
dvoužílová řídící instalace

Parametry

	PBM-04/U	PBM-05	PBM-05/ 12-24V	PBM-06	PBM-07	PBM-08
Napájecí jmenovité napětí	12 ÷ 230 A AC/DC	230 V AC	12 ÷ 24 V AC/DC	230 V AC
Tolerance napájecího napětí	-15 ÷ + 10%
Jmenovitý kmitočet	50 / 60 Hz			50 Hz		50 / 60 Hz
Jmenovitý odběr proudu	0 mA			pohotovost: 0,4 W sepnutí 1. výstupu: 0,7 W sepnutí 2. výstupu: 1,1 W	pohotovost: 0,4 W sepnutí 2. výstupu: 1,1 W	24 mA
Kontrolka napájecího napětí	-			zelená LED dioda
Kontrolka stavu relé	-			2x červená LED dioda		červená LED dioda
Proud řídící spínací systém	-			7,5 mA		930 µA
Jmenovitý odběr proudu spuštění	11 mA			-
Parametry kontaktů	1 NO 10 A / 250 V AC1 2500 VA			2x NO/NC-16 A/250 VAC		1NO-16A/ 250 V AC1 4000 VA
Počet výstupních kontaktů	7			10		8
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm2
Pracovní teplota	-20 ÷ + 45 ^oC
Krytí	IP20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm
Hmotnost	0,065 kg	0,068 kg		0,09 kg		0,078 kg
