Paměťová relé PBM-05/12-24V

Beznapěťové paměťové relé 12-24 V nejen pro ovládání osvětlení.

Číst více

Dostupné varianty

Výrobce: Zamel

Kód produktu: PBM-05/12-24V

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 357,- Kč včetně DPH

Nejnižší cena před slevou za posledních 30 dnů: 1 696,- Kč

Máte dotaz k produktu? Zeptejte se nás..

Popis

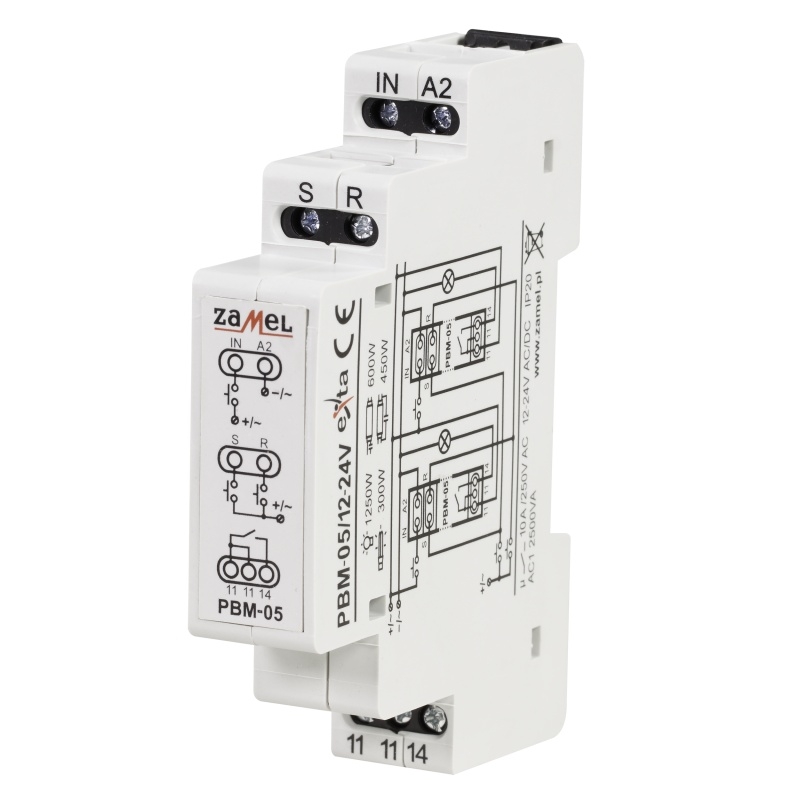

Paměťové beznapěťové relé 12-24 V PBM-05/12-24V

Popis

Bistabilní relé PBM-05 / 12-24V se používá k ovládání osvětlení nebo jiného zařízení pomocí paralelně zapojených jednopólovýchh tlačítek. Dalším stisknutím libovolného tlačítka (připojeného ke vstupu IN) se zařízení připojené k výstupním svorkám zapne nebo vypne. Řídicí vstupy SET a RESET umožňují centrální ovládání skupiny relé. Řídícím impulzem pro vstupy IN a S a R může být pouze impuls ze vstupu + (stejnosměrné napětí) nebo L (střídavé napětí). Konstrukce relé umožňuje zapamatovat si jeho aktuální stav v případě výpadku proudu. Důležitou vlastností zařízení je nulová spotřeba energie.

Vlastnosti

bistabilní (dvoustavové) ovládání osvětlení,
paměť stavu relé
dvoužílová ovlídací instalace,
nulová spotřeba energie,
spuštění systému z vedení + (stejnosměrné napětí) nebo L (střídavé napětí),
reléový výstup - jeden spínací kontakt s maximální nosností 10 A,
centrální ovládací funkce
může pracovat s mnoha jednopólovými tlačítky

Parametry

	PBM-04/U	PBM-05	PBM-05/ 12-24V	PBM-06	PBM-07	PBM-08
Napájecí jmenovité napětí	12 ÷ 230 A AC/DC	230 V AC	12 ÷ 24 V AC/DC	230 V AC
Tolerance napájecího napětí	-15 ÷ + 10%
Jmenovitý kmitočet	50 / 60 Hz			50 Hz		50 / 60 Hz
Jmenovitý odběr proudu	0 mA			pohotovost: 0,4 W sepnutí 1. výstupu: 0,7 W sepnutí 2. výstupu: 1,1 W	pohotovost: 0,4 W sepnutí 2. výstupu: 1,1 W	24 mA
Kontrolka napájecího napětí	-			zelená LED dioda
Kontrolka stavu relé	-			2x červená LED dioda		červená LED dioda
Proud řídící spínací systém	-			7,5 mA		930 µA
Jmenovitý odběr proudu spuštění	11 mA			-
Parametry kontaktů	1 NO 10 A / 250 V AC1 2500 VA			2x NO/NC-16 A/250 VAC		1NO-16A/ 250 V AC1 4000 VA
Počet výstupních kontaktů	7			10		8
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm2
Pracovní teplota	-20 ÷ + 45 ^oC
Krytí	IP20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm
Hmotnost	0,065 kg	0,068 kg		0,09 kg		0,078 kg
