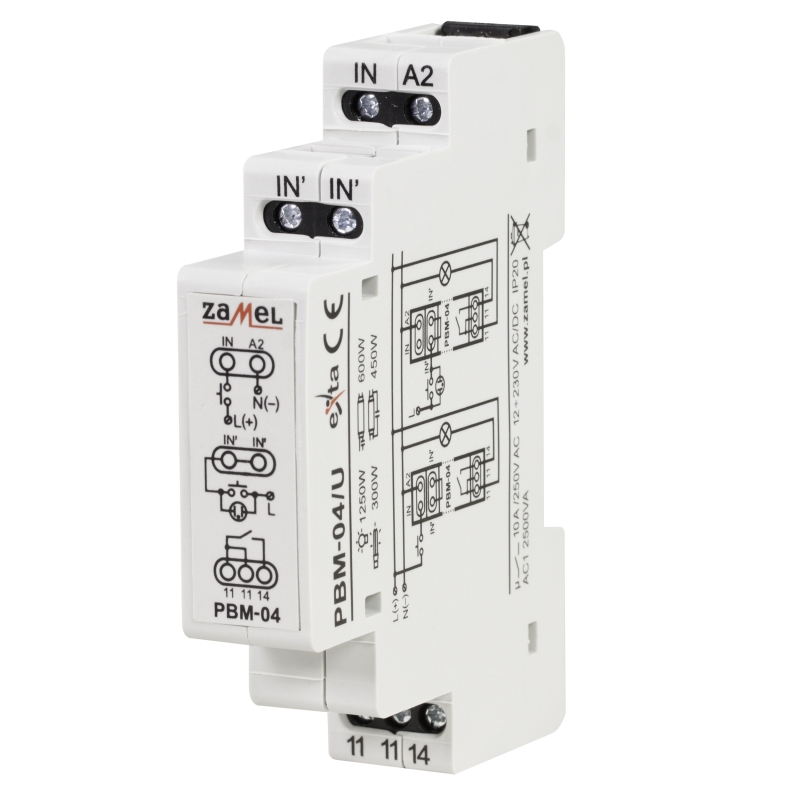

ZahradaPaměťová relé PBM-04/U
Paměťová relé beznapěťové PBM-04/U
Číst více
Popis
Popis
Bistabilní relé PBM-04 / U se používá k ovládání osvětlení nebo jiného zařízení pomocí paralelně zapojených jednopólových tlačítek. Následným stisknutím kteréhokoli z tlačítek se zapnou nebo vypnou zařízení připojená na výstupní svorky (změna stavu relé). Zařízení umožňuje použití typických jednopólových tlačítek připojených ke vstupu IN a podsvícených tlačítek připojených ke vstupu IN '(uvolnění pouze z vedení L pro 230 V). Konstrukce relé umožňuje zapamatovat si jeho aktuální stav v případě výpadku proudu.
Vlastnosti
- bistabilní (dvoustavové) ovládání osvětlení,
- paměť stavu relé,
- reléový výstup - jeden spínací kontakt s maximální nosností 10 A,
- univerzální rozsah napájecího napětí 12 ÷ 230 V AC / DC,
- pracuje s mnoha jednopólovými tlačítky, také osvětlenými,
- nulová spotřeba energie,
- instalace s dvěma vodiči
Parametry
| PBM-04/U | PBM-05 | PBM-05/ 12-24V |
PBM-06 | PBM-07 | PBM-08 | |
| Napájecí jmenovité napětí | 12 ÷ 230 A AC/DC |
230 V AC | 12 ÷ 24 V AC/DC |
230 V AC | ||
| Tolerance napájecího napětí | -15 ÷ + 10% | |||||
| Jmenovitý kmitočet | 50 / 60 Hz | 50 Hz | 50 / 60 Hz | |||
| Jmenovitý odběr proudu | 0 mA | pohotovost: 0,4 W sepnutí 1. výstupu: 0,7 W sepnutí 2. výstupu: 1,1 W |
pohotovost: 0,4 W sepnutí 2. výstupu: 1,1 W |
24 mA | ||
| Kontrolka napájecího napětí | - | zelená LED dioda | ||||
| Kontrolka stavu relé | - | 2x červená LED dioda | červená LED dioda |
|||
| Proud řídící spínací systém | - | 7,5 mA | 930 µA | |||
| Jmenovitý odběr proudu spuštění | 11 mA | - | ||||
| Parametry kontaktů | 1 NO 10 A / 250 V AC1 2500 VA | 2x NO/NC-16 A/250 VAC | 1NO-16A/ 250 V AC1 4000 VA |
|||
| Počet výstupních kontaktů | 7 | 10 | 8 | |||
| Průřez připojovacích vodičů | 0,2 ÷ 2,5 mm2 | |||||
| Pracovní teplota | -20 ÷ + 45 oC | |||||
| Krytí | IP20 | |||||
| Třída ochrany | II | |||||
| Kategorie přepětí | II | |||||
| Rozměry | 90 x 17,5 x 66 mm | |||||
| Hmotnost | 0,065 kg | 0,068 kg | 0,09 kg | 0,078 kg | ||
