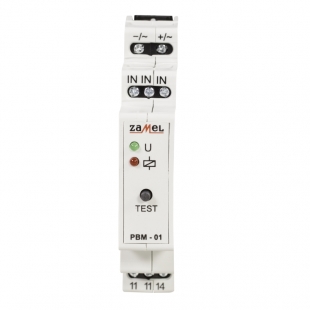

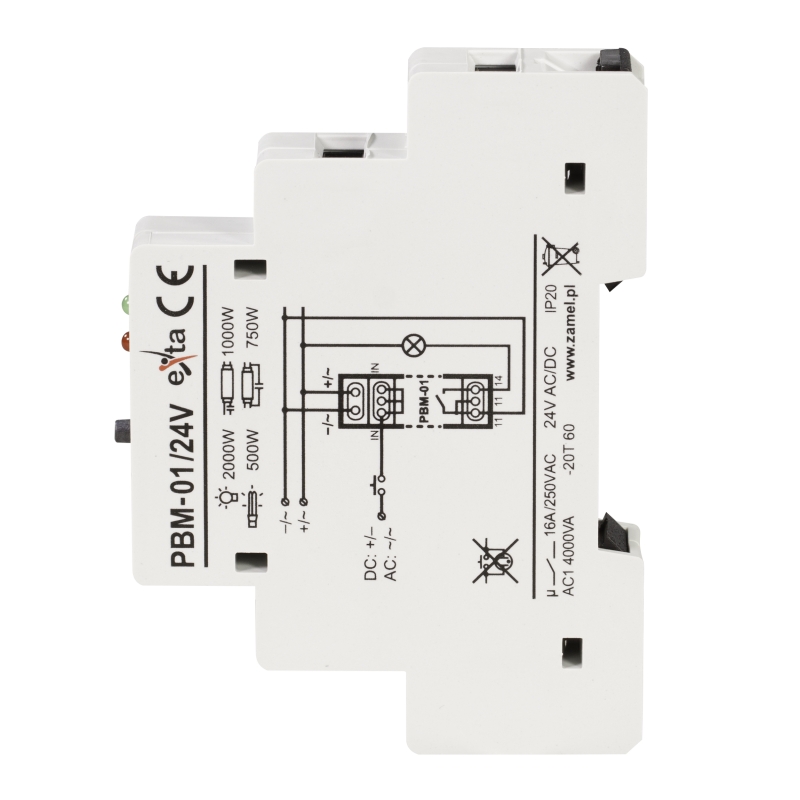

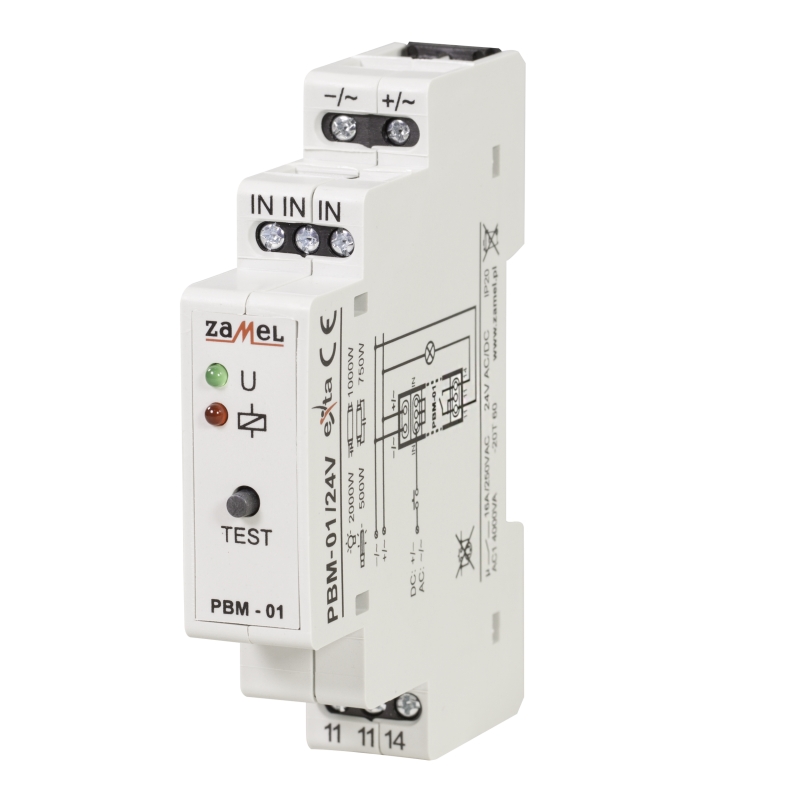

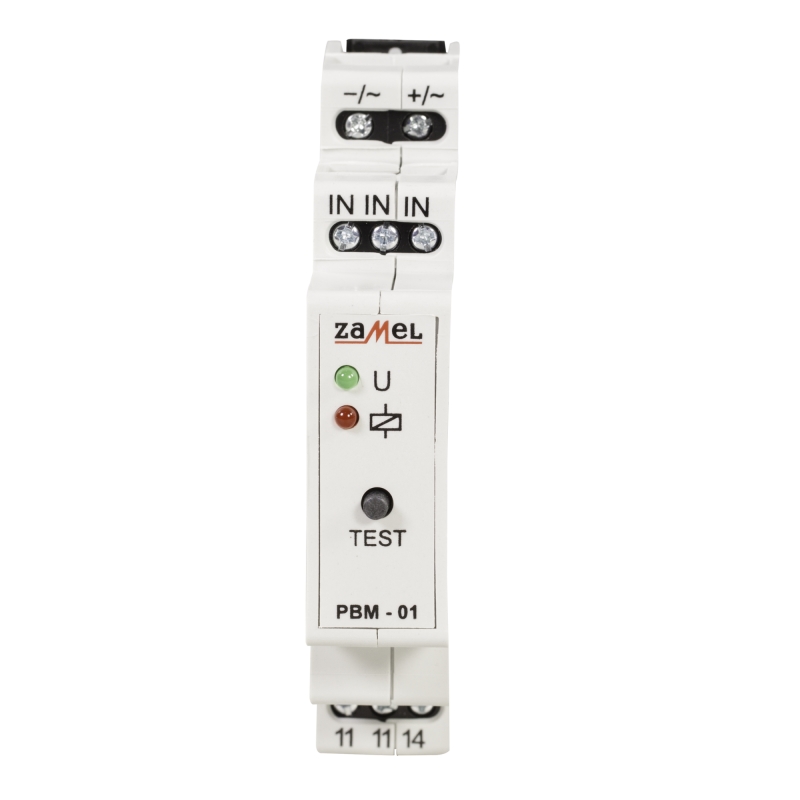

Paměťová relé PBM-01/24V
Bistabilní relé PBM-01/24V slouží k ovládání osvětlení nebo jakéhokoli jiného zařízení pomocí paralelně zapojených jednopólových tlačítek. Následným stiskem některého z tlačítek se zapínají nebo vypínají zařízení připojená k výstupním svorkám. Použití systému umožňuje vytvářet "inteligentní" systémy řízení osvětlení.
Číst vícePopis
POPIS
Paměťové relé PBM-01/24 V slouží k řízení osvětlení nebo jiných elektrických spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následné stisknutí libovolného z tlačítek způsobí zapnutí nebo vypnutí zařízení zapojených k výstupním kontaktům. Použití systému umožňuje vytvoření „inteligentního“ systému ovládání světla.
VLASTNOSTI
• Bistabilní ovládání osvětlení.
• Kontrolka napájecího napětí – zelená LED dioda.
• Kontrolka stavu relé – červená LED dioda.
• Spuštění systému ze vstupu L nebo N.
• Spolupracuje s mnoha jednopólovými podsvětlenými tlačítky.
• Funkce TEST.
• Dvouvodičová řídící instalace.
• Výstup – maximální zatížení 16 A.
• Kryt 1-modul.
• Upevnění na DIN lištu.
POZOR!!!!
Zařízení se zapojuje k napájecí síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek montážních částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.
Spolupráce se signálním separátorem SEM-01
V systémech paměťového řízení lze využít signální separátor (SEM-01) získávajíc možnost rozdělení řídících signálů na stanovené skupiny relé.
Podrobný popis a návod k obsluze: PBM-01/24V
Parametry
PBM-01/24V | |
Napájecí vodiče: | -/~, +/~ |
Napájecí jmenovité napětí: | 24 V AC/DC |
Tolerance napájecího napětí: | -15 ÷ +10% |
Jmenovitý kmitočet: | 50/60 Hz |
Jmenovitý odběr proudu: | 20 mA |
Kontrolka napájecího napětí: | zelená LED dioda |
Spouštěcí kontakty: | IN, IN, IN |
Proud řídící sepnutí: | 200 μA |
Kontrolka relé: | červená LED dioda |
Kontrolka funkce relé: | tlačítko TEST |
Parametry svorek relé: | 1NO-16A/250 V AC1 4000 VA |
Počet výstupních kontaktů: | 8 |
Průřez připojovacích vodičů: | 0,2 ÷ 2,5 mm2 |
Pracovní teplota: | -20 ÷ + 45 oC |
Pracovní poloha: | libovolná |
Připevnění krytu: | DIN - lišta |
Krytí: | IP20 (PN-EN 60529) |
Třída ochrany: | II |
Kategorie přepětí: | II |
Stupeň znečištění: | 2 |
Rozměry: | 1-modul (17,5 mm) 90x17,5x66mm |
Váha: | 78g |
Související normy: | PN-EN 60669-1 |
