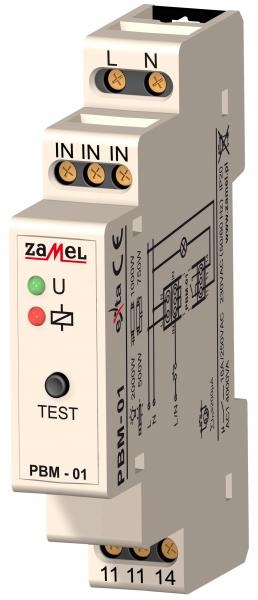

Paměťová relé PBM-01

Číst více

Výrobce: Zamel

Kód produktu: PBM-01

Dostupnost: do 10 pracovních dní dodání do 10 dnů

672,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis
Paměťové relé PBM-01 slouží k řízení osvětlení nebo jiných elektrických spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následující stisknutí libovolného z tlačítek způsobí zapnutí nebo vypnutí zařízení zapojených do výstupních svorek. Použití systému umožňuje vytvoření „inteligentního“ systému řízení světla.

Vlastnosti

Dvouobvodové ovládání osvětlení
Kontrolka napájecího napětí – zelená LED dioda
Kontrolka stavu relé – červená LED dioda
Spuštění systému za vstupu L nebo N
Spolupracuje s mnoha jednopólovými podsvětlenými tlačítky
Funkce TEST
Dvoužílová řídící instalace
výstup – maximální zatížení 16 A
kryt 1-modul
upevnění na DIN lištu

Skupina výrobků
Paměťové relé PBM-01 patří do skupiny paměťových relé PBM.

Druh napájení 24 V AC/DC
Typ zařízení:
01 – základní

Parametry

PBM-01
Napájecí vodiče	L, N
Napájecí jmenovité napětí	230V~
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	24 mA
Kontrolka napájecího napětí	zelená LED dioda
Svorky sepnutí systému	IN, IN, IN
Proud řídící spínací systém	930 μA
Kontrolka relé	červená LED dioda
Kontrolka funkce relé	tlačítko TEST
Parametry svorek relé	1NO-16A/250 V AC1 4000 VA (napěťová svorka)
Počet výstupních kontaktů	8
Průřez připojovacích vodičů	0,2 ÷¸ 2,5 mm²
Pracovní teplota	-20 ÷ + 45 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN - lišta
Krytí	IP20 (PN-EN 60529)
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Elektrická pevnost	1 kV (PN-EN 61000-4-5)
Rozměry	1-modul (17,5 mm) 90x17,5x66mm
Hmotnost	78g
Související normy	PN-EN 60669-1
