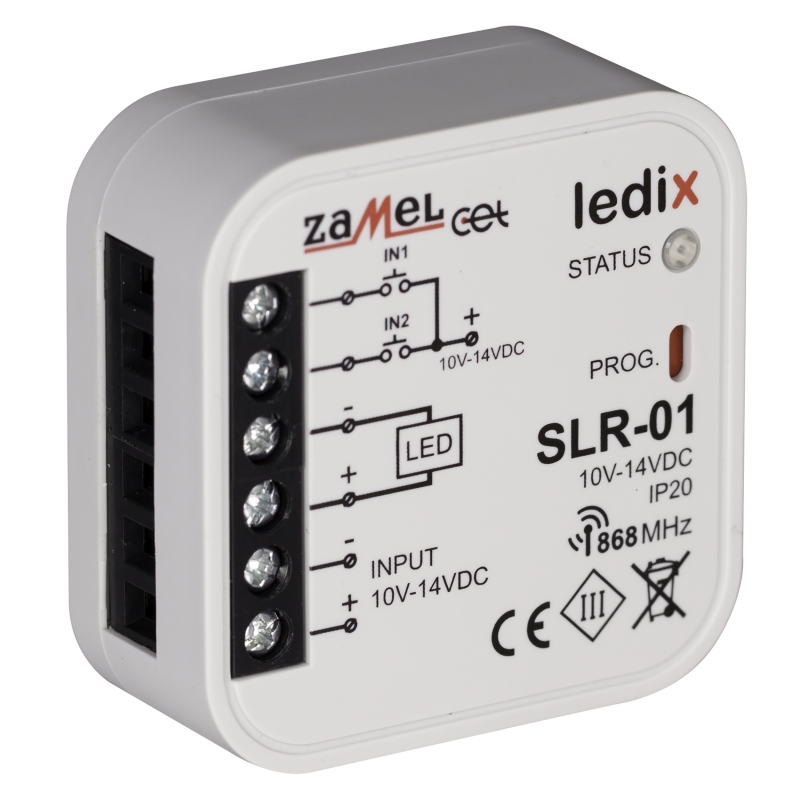

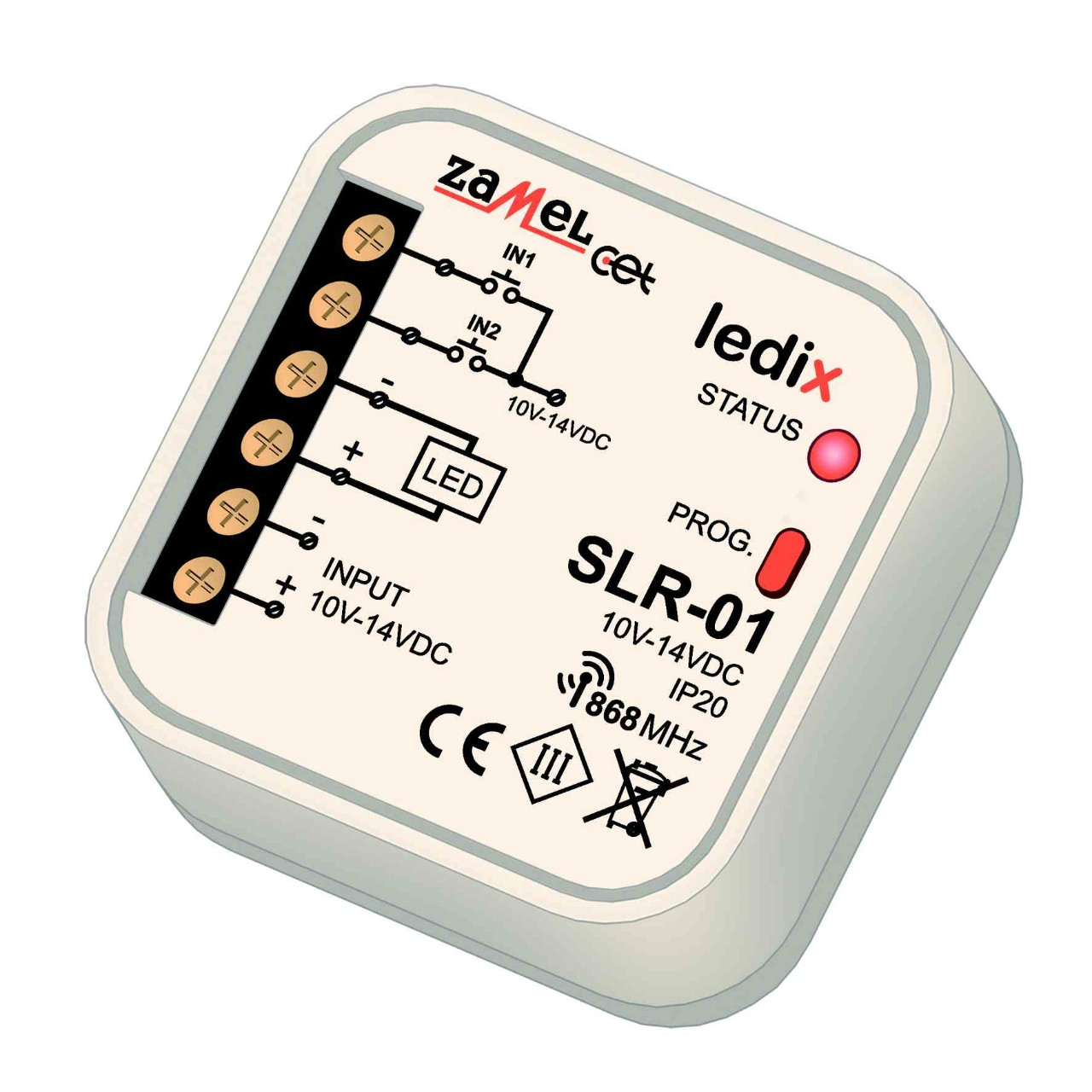

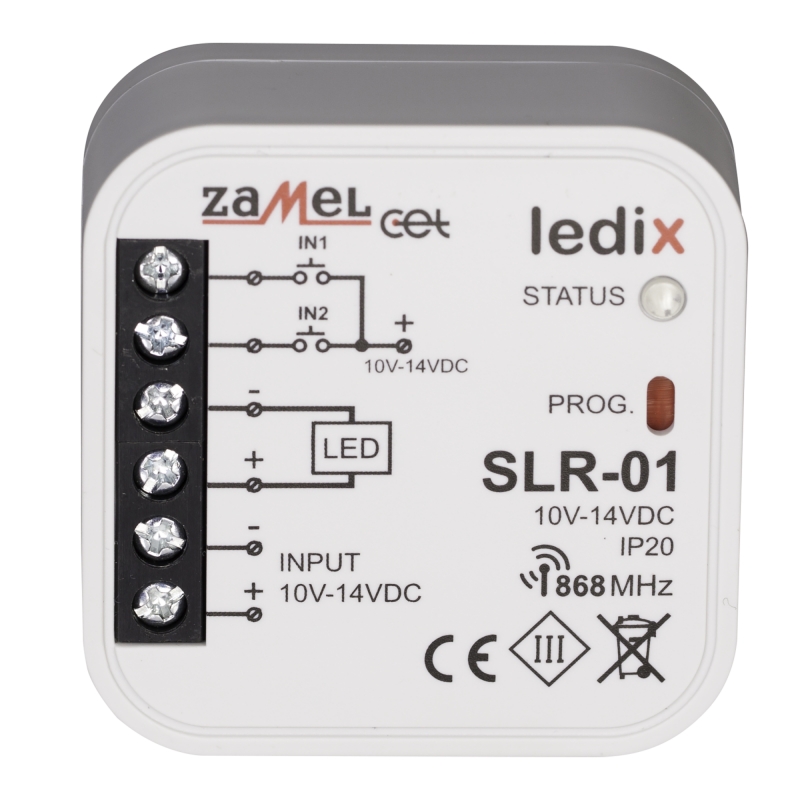

Ovládač SLR-01

Ovládač Led jednobarevný SLR-01

Montáž do krabice pr. 60-68 mm

Montáž pouze v interiéru

Spolupracuje s vysílači systému EXTA FREE

Ovládač SLR-01 je určený ke spolupráci se světelnými zdroji s LED diodami napájenými napětím

10 ÷ 14 V DC. Ve spojení s jednobarevnými svítidly LEDIX nebo jinými LED výrobky a bezdrátovým  vysílačem systému EXTA FREE, umožňuje SLR-01 realizaci funkce : zapni/vypni bez nutnosti kabelové instalace  k přepínači. Navíc je možné rozjasnění a stmívání LED světel zapojených k SLR-01.

Charakteristika:

• Určeno k realizaci jednoduchých funkcí ovládání osvětlení: zapni/vypni, bistabilní pracovní režim, režim časový, rozjasnění/stmívání
• Možnost bezdrátového ovládání (vysílače EXTA FREE) i drátového ovládání
• Jeden tranzistorový výstup MOSFET s max. zatížením 4 A
• Velký dosah práce (do 230 m v otevřeném terénu)
• Malé rozměry – uzpůsobeno montáži do klasické instalační krabice
• Nízký odběr proudu v pohotovostním stavu – přijímač je uzpůsoben k průběžné činnosti
• 10 ÷ 14 V DC / 0,22 W, IP 20

POPIS

Ovládač SLR-01 je určený ke spolupráci s jednobarevnými svítidly LEDIX a jinými LED svítidly napájenými napětím 10 ÷ 14 V DC (jednobarevné pásky, lišty, LED moduly a LED svítidla). Ovládač SLR-01 realizuje funkce: zapni/vypni na jednom nebo dvou tlačítkách, rozjasnění/stmívání a automatické vypnutí v nastaveném čase (s postupným tlumením v průběhu 10s). Funkce jsou spouštěny z bezdrátových vysílačů EXTA FREE. Ovládač má navíc 2 vstupy pro spolupráci s jinými elektroinstalačními prvky.

 Charakteristika:

• Ovládání standardních jednobarevných LED svítidel v systémech LEDIX
• Ovládání jiných jednobarevných LED výrobků napájených napětím 10 ÷ 14 V DC
• Realizuje funkce: ON/OFF, rozjasnění/ztlumení, časový režim s vyhašením
• Rádiové ovládání (vysílače systému EXTA FREE) nebo drátové (vstupy IN1, IN2)
• Výstup PWM na tranzistoru MOSFET –  max. zatížení 4 A
• 9-ti bitové rozlišení výstupu PWM zaručuje plynulost stmívání a rozsvěcování
• Nízký odběr proudu v pohotovostním stavu (0,22 W) – přijímač je uzpůsoben ke stálé práci

POZOR!

Jmenovité výstupní napětí napájení (10 ÷ 140 V DC) a jeho jmenovitý výkon musí být přizpůsobené zdroji LED světla připojeného k ovládači.

ZATÍŽITELNOST

Maximálně 40 W pro LED výrobky napájených napětím 10 V

Maximálně 48 W pro LED výrobky napájených napětím 12 V

Maximálně 56 W pro LED výrobky napájených napětím 14 V

RÁDIOVÉ OVLÁDÁNÍ REALIZUJE FUNKCE:

Zapni/vypni na jednom tlačítku vysílače (BISTABILNÍ) + rozjasnění/stmívání

Ovládač cyklicky mění stav vstupu po krátkém stisknutí vždy stejného tlačítka vysílače. Delší stisknutí (>3s) spustí funkci rozsvícení do maxima. Funkce stmívání je dostupná po uvolnění tlačítka a opětovném delším kliknutí.

Zapni/vypni na dvou tlačítkách vysílače  + rozjasnění/stmívání

Ovládač sepne výstup po stisknutá tlačítka naprogramovaného jako „ON“ a vypne jej po stisknutí tlačítka naprogramovaného jako „OFF“. Rozjasnění se realizuje delším přidržením (>3s) tlačítka „ON“. Stmívání se realizuje delším přidržením (>3s) tlačítka „OFF“

Časový režim

Vstup se sepne krátkým kliknutím na tlačítko vysílače. Vstup se vypne automaticky po uplynutí naprogramovaného času (1 až 18 h) nebo po opakovaným kliknutím na totéž tlačítko vysílače. Vypnutí po uplynutí nastaveného času se děje plynule po dobu 10 s. Opětovné sepnutí v průběhu zhasínání způsobí návrat k odpočítávání

FUNKCE VSTUPU IN1, IN2

Vstup IN1 – krátký impuls na vstupu IN1 potenciálu „+“ realizuje sekvenci zapni/vypni. Delší impuls (>3s) na vstupu IN1 potenciálu „+“ realizuje proces rozjasnění na maximum. Funkce stmívání do minima je dostupná po odvedení a opětovném přivedení impulsu potenciálu „+“ na vstupu IN1. Vstup je uzpůsoben práci s kontakty.

Vstup IN2 – impuls na vstupu IN2 potenciálu „+“ prioritní sepnutí výstupu ovládače SLR-01. Rádiové ovládání je tehdy zablokované. Po odvedení potenciálu „+“ ze vstupu IN2 se vstup ovládače vypne a rádiové ovládání se odblokuje. Vstup je možné použít ke spolupráci s beznapěťovým kontaktem, např. se soumrakovým spínačem.
