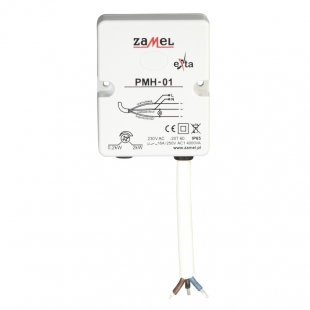

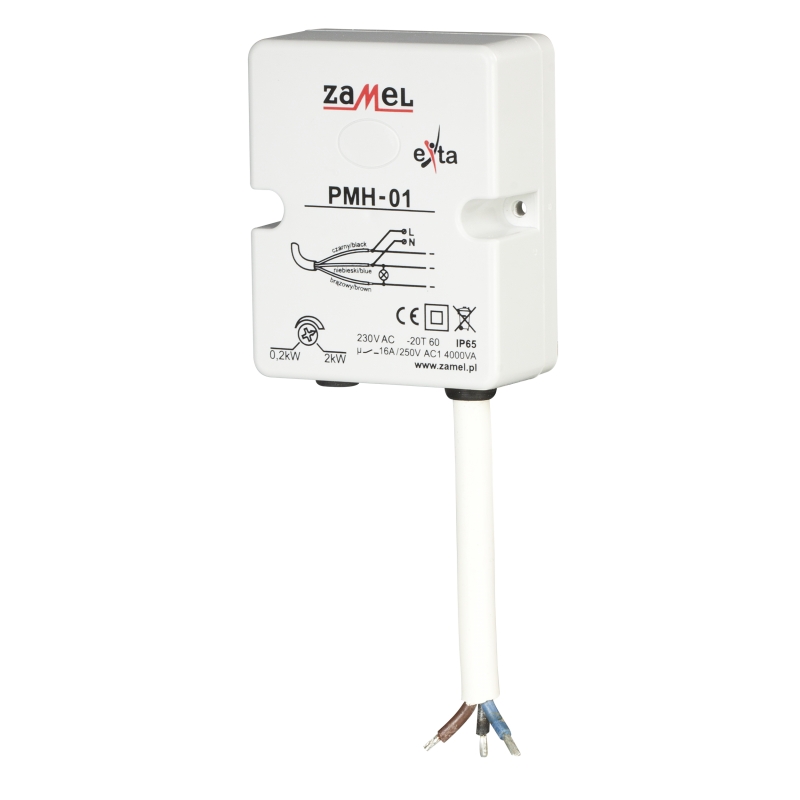

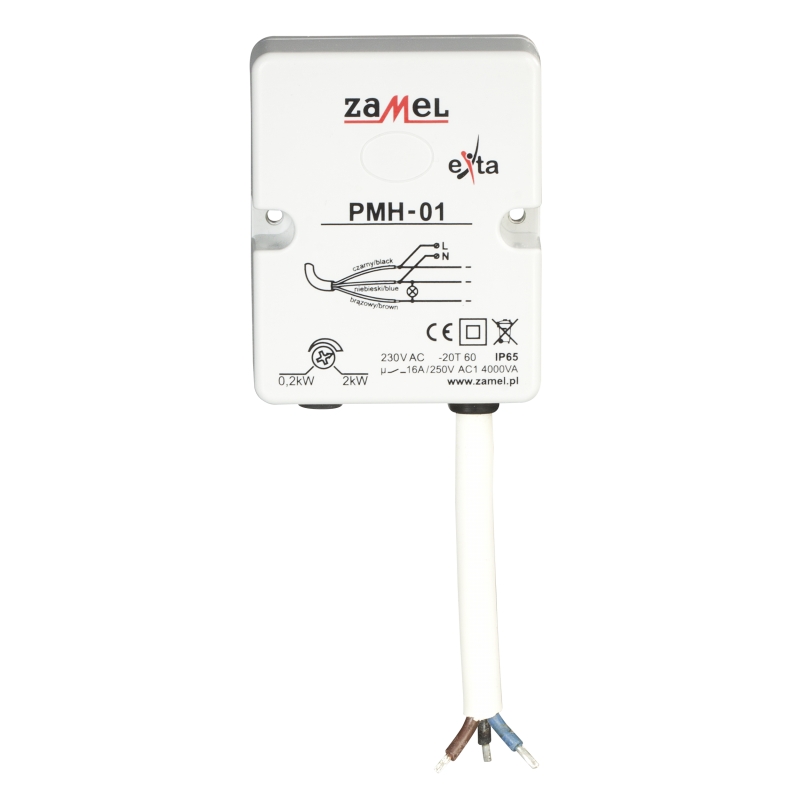

Omezovače výkonu PMH-01

Omezovače výkonu slouží k automatickému odpojení napájení v hlídaném obvodě v případě překročení nastavené hodnoty výkonu odebíraného spotřebičem. Hodnota výkonu může být plynule regulovaná v rozmezí od 0,2 do 2 kW.

Popis
Omezovač výkonu PMH-01 slouží k automatickému odpojení napájení v kontrolovaném obvodu v situaci překročení nastavené hodnoty výkonu odebíraného spotřebičem. Hodnotu výkonu se reguluje pomocí potenciometru v rozsahu od 0,2 do 2 kW. Následující cykly měření po odpojení spotřebiče jsou realizovány v intervalech cca 40 s. Hermetické provedení zajišťuje správnou funkčnost i v nepříznivých podmínkách

Vlastnosti
• Ochrana proti překročení nastavené hodnoty výkonu
• Ochrana proti přetížení elektrické instalace
• Plynulá regulace mezního výkonu
• Velký rozsah regulace výkonu
• Odolnost na krátkodobé překročení nastavené úrovně výkonu
• Kryt: hermetický


Funkce
Zařízení kontroluje hodnotu výkonu odebíraného spotřebičem v kontrolovaném obvodě. Když je celkový výkon pobíraný spotřebičem v měřeném odvodu menší než nastavená hodnota, jsou spotřebiče napájeny jmenovitým napětím. V situaci, kdy hodnoty odebíraného výkonu překročí nastavený práh, bude obvod odpojen od napájení (vypnutí spotřebičů). K následujícímu připojení k napájení z důvodu měření výkonu dojde po 40 s. Po provedení  měření se systém „rozhodne“, jestli bude obvod zapojený, nebo má být  rozpojen. Přesné nastavení požadované mezní hodnoty výkonu je třeba provést po přibližně 40 minutách činnosti systému.

Použití
Systém omezovače výkonu vytváří ve spolupráci se schodišťovým automatem systém řízení osvětlení na schodištích s omezením odběru výkonu. Po stanovení odebíraného výkonu v systému a nastavení odpovídající hodnoty na omezovači výkonu, systém chrání např. před nelegálním připojením dalších spotřebičů ke světelnému obvodu. Když odebíraný výkon vzroste nad nastavenou hranici dojde k odpojení sledovaného obvodu a úroveň odebíraného výkonu bude kontrolována přibližně co 40 s
