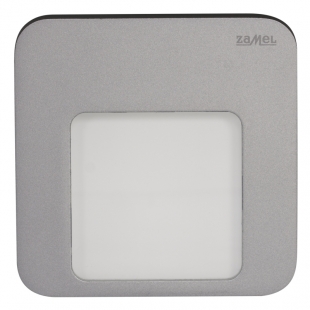

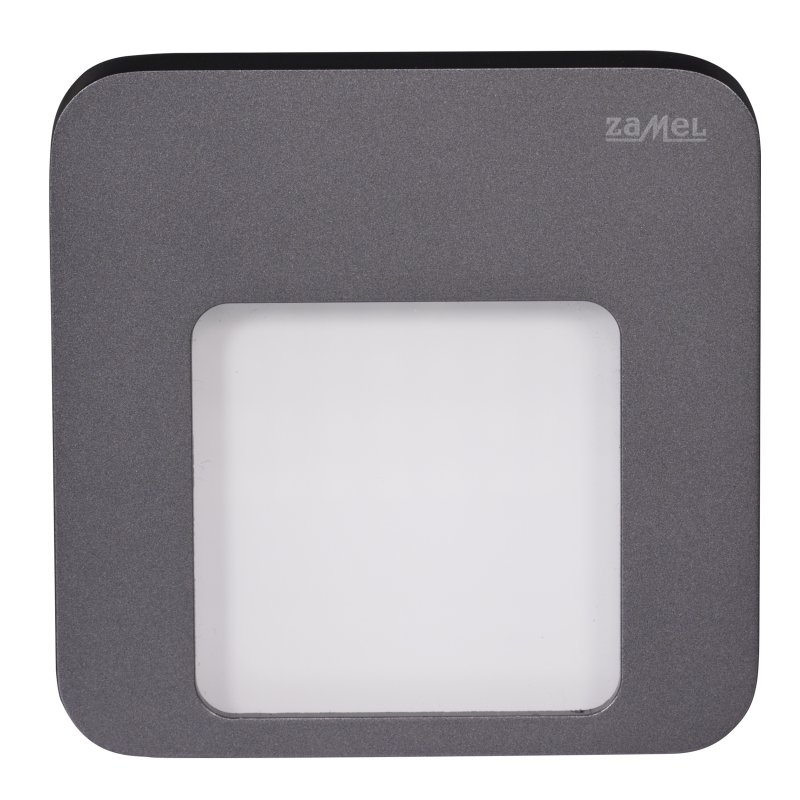

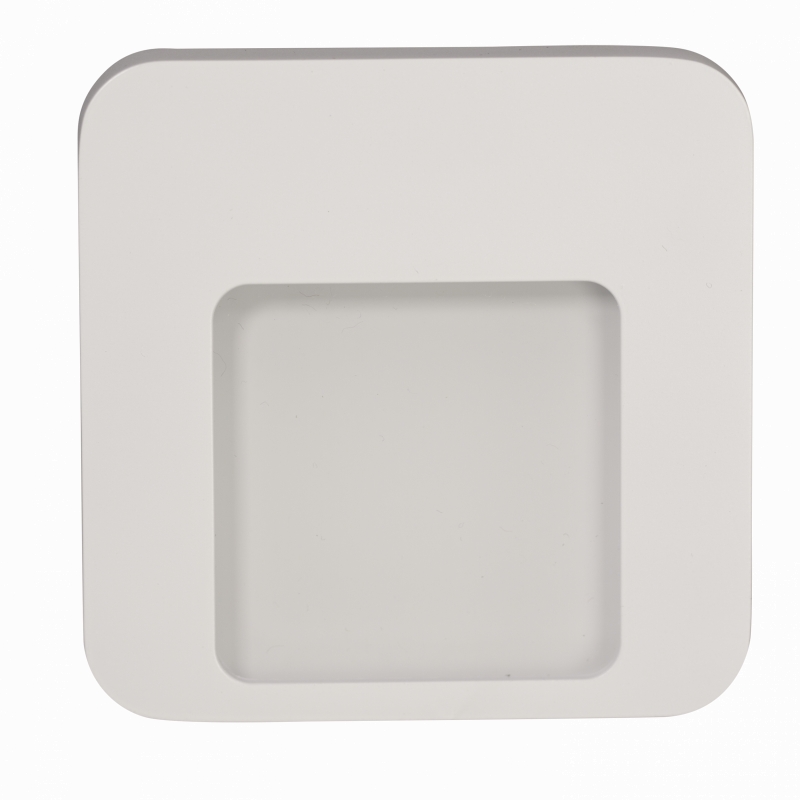

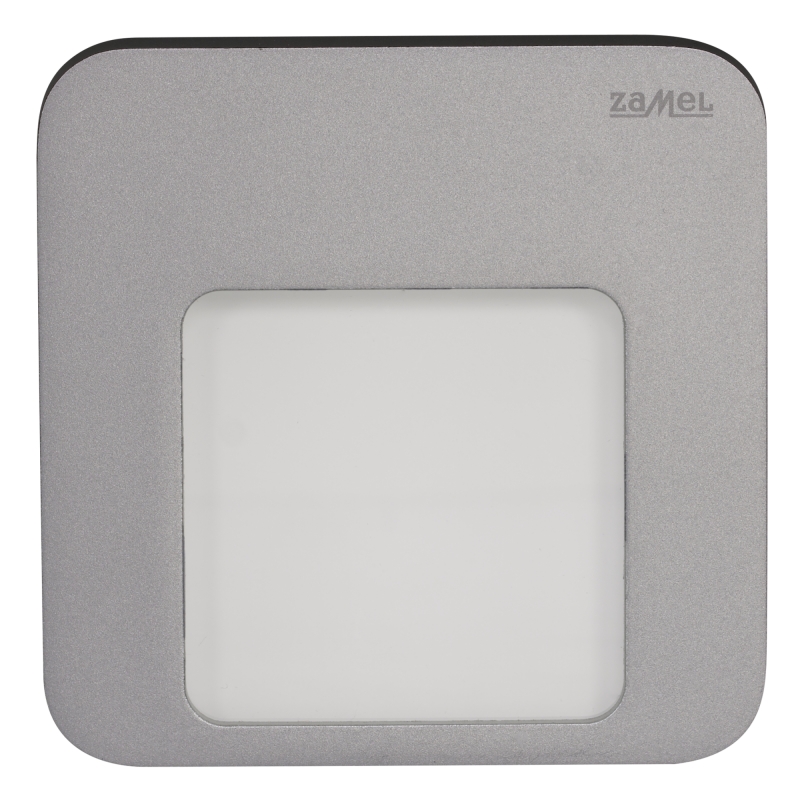

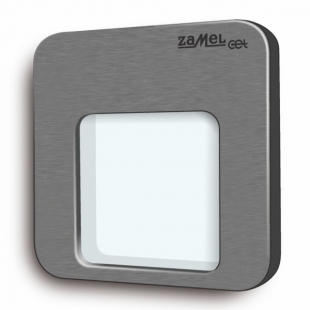

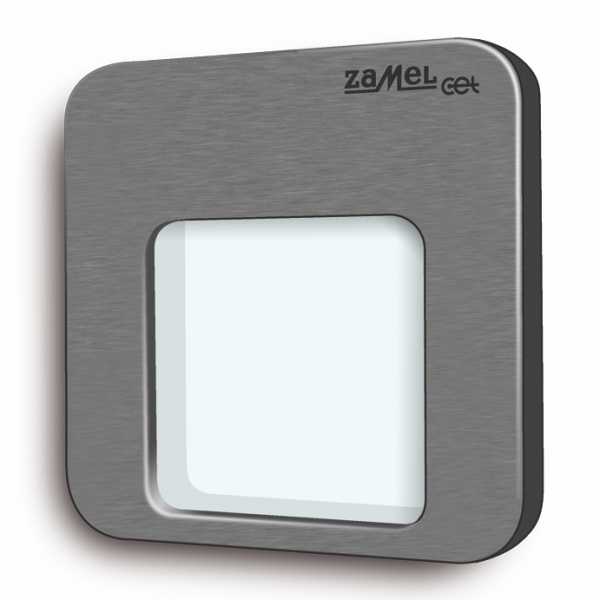

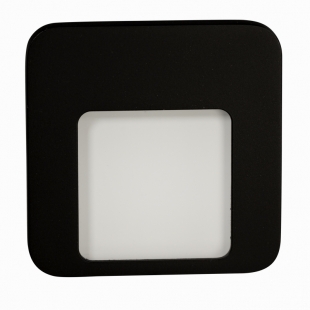

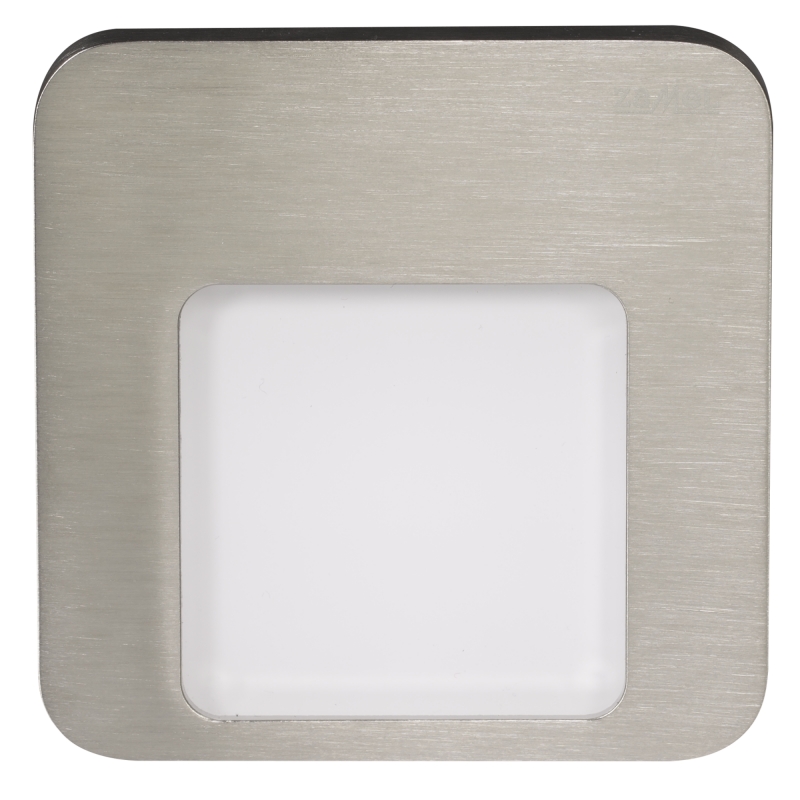

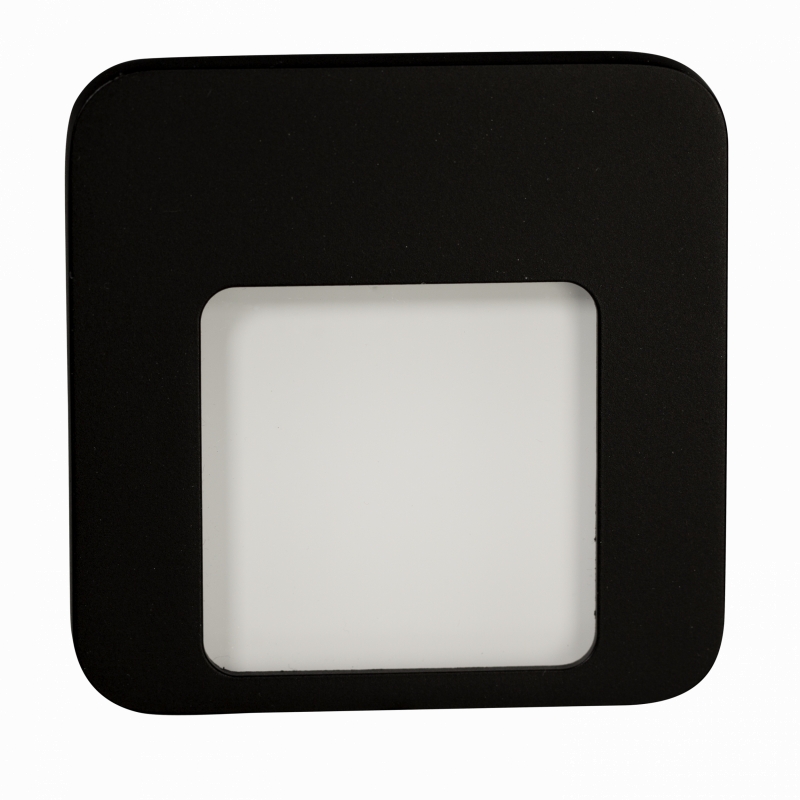

LED světlo MOZA na omítku, 14Vss, IP44 - 01-111-xx

MONTÁŽ

POZOR: Zapojení napájení k jednofázové síti je nutné provést v souladu se závaznými normami. Úkony spojené s instalací, zapojením a naprogramováním by měla provádět kvalifikovaná osoba, která se seznámila s návodem k obsluze zařízení.

Svítidlo MOZA se upevňuje pomocí oboustranné lepící pásky, lepidla nebo montážních vrutů.

1. Rozpojit napájecí obvod.
2. Odpovídajícím zařízením zkontrolovat beznapěťový stav na napájecích vodičích.
3. Zapojit napájení 14 V DC k instalaci 230 V AC.
4. Zapojit výstupní kontakty napájení ke kontaktům svítidla s přihlédnutím ke správné polarizaci (červený vodič svítidla  znamená „+“ napájení).
5. V případě svítidel s RGB diodami se výstupní vodiče připojují k odpovídajícím kontaktům ovládače RGB.
6. Montáž pomocí oboustranné lepící pásky:
   1. Připravit povrch v místě montáže – musí být čistý a suchý
   2. Nanést samolepící pásku nebo montážní lepidlo na svítidlo
   3. Přitisknout svítidlo k povrchu v místě určení, dbát na správnou orientaci umístění. Zajistí to zachovat stupeň IP krytí deklarovaný výrobcem.

Montáž pomocí vrutů:

1. Sejmout montážní prvek posunutím směrem dolů, přidržujíc svítidlo
2. Připevnit montážní desku na zvolené místo nebo do instalační krabice pomocí vrutů, dbát na správnou orientaci.
3. Na montážní desku nasadit zpět kryt svítidla
4. Zapojit napájecí obvod.
5. Zkontrolovat správnost funkcí.

DOPORUČENÍ

• Pro napájení svítidel doporučujeme použít napájení 14 V DC z nabídky Zamel (série ZNP, ZNN, ZNM).
• Výkon napájení je nutné přizpůsobit počtu svítidel a způsobu instalace.
• Světelný zdroj ve svítidlech je nevyměnitelný, v případě poruchy se mění celé svítidlo.
• Svítidla se standartními barvami světla mají na červeném vodiči „+“ napájení.
• Svítidla s RGB diodami vyžadují navíc použití vnějšího RGB ovládače.
• Je možné použít jeden centrální RGB ovládač na pro několik svítidel (4-vodičová instalace) nebo samostatný ovládač pro každé svítidlo (2-vodičová instalace).
• Doporučuje se použití RGB ovládače firmy Zamel se symbolem SLR-11, SLR-12, SLR-13.
• Výrobce nezodpovídá za poškození způsobené nesprávnou montáží a používáním výrobku.
