LED světlo TIMO 07-211-xx, 14V, pod omítku, IP44

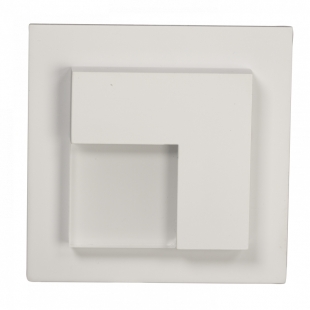

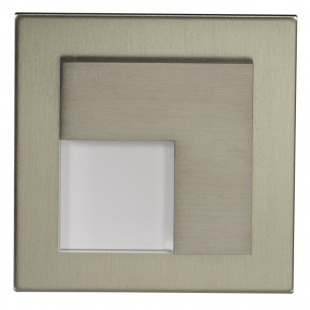

LED svítidlo Timo pro instalaci pod omítku

Číst více

Dostupné varianty

Výrobce: Zamel

Kód produktu: TYP 07-211-xx

Dostupnost: do 10 pracovních dní dodání do 10 dnů

910,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

LED osvětlení TIMO

Instalace pod omítku do monttážní krabice o průměru 60-68 mm

Stupeň ochrany IP 44 umožňuje použití také v exteriéru

TIMO se charakterizuje vysoce užitkovými a dekoračními vlastnostmi. Najde uplatnění při nasvícení schodišť, chodeb, dekoračním nasvícení nábytku a v neposlední řadě, k vytváření světelných aranžmá v architektuře interiéru.

Charakteristika:

Stupeň ochrany IP44 umožňuje instalaci do exteriérů.
LED diody vysoké jakosti firmy CREE.
Vysoká hladina světla při minimálním odběru proudu.
Vysoká kvalita provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení (cca 40 000 h).
14 V DC
Krytí umožňuje použití v exteriéru
Svítidlo spolupracuje s fotovoltaickými články
Zdroj světla – 4 LED diody
Zabudovaný systém stabilizující diodový proud
rozměry: 73 x 73 mm

POZOR:

K napájení osvětlení se doporučují zdroje firmy Zamel série ZNP, ZNN a ZNM v provedení 14 VDC.
Výkon napájení je nutné přizpůsobit počtu napájených svítidel.
Svítidlo s barevnými RGB diodami vyžaduje použití vnějšího RGB ovládače – doporučuje se použití ovládačů firmy Zamel s označením SLR-11, SLR-12 a SLR-1.

Zobrazit více

Příklady instalací:

Svítidlo TIMO – jednobarevné diody

Schéma 1. Svítidla zapojená paralelně. Výkon napájení přizpůsobený počtu svítidel.

Napájení série ZNP, ZNN nebo ZNM v provedení 14 V DC

Schéma 2. Každé svítidlo je napájeno samostatně. Výkon napájení určuje výkon jednotlivého svítidla. Doporučené napájení ZNP-02-14

Svítidlo TIMO – RGB diody

Schéma 3. Každé svítidlo je spojena se samostatným RGB ovládačem. Možnost zapojení k typické 2-žílové instalaci. Výkon napájení uzpůsobený součtu výkonů ovládačů a svítidel.

Schéma 4. Svítidla připojená k centrálnímu RGB ovládání. Je nutná 4-vodičová instalace. Výkon napájení uzpůsoben součtu výkonů ovládačů a svítidel.

DOPORUČENÍ

Pro napájení svítidel doporučujeme použít napájení 14 V DC z nabídky Zamel (série ZNP, ZNN, ZNM).
Výkon napájení je nutné přizpůsobit počtu svítidel a způsobu instalace.
Světelný zdroj ve svítidlech je nevyměnitelný, v případě poruchy se mění celé svítidlo.
Svítidla se standartními barvami světla mají na červeném vodiči „+“ napájení.
Svítidla s RGB diodami vyžadují navíc použití vnějšího RGB ovládače.
Je možné použít jeden centrální RGB ovládač na pro několik svítidel (4-vodičová instalace) nebo samostatný ovládač pro každé svítidlo (2-vodičová instalace).
Doporučuje se použití RGB ovládače firmy Zamel se symbolem SLR-11, SLR-12, SLR-13.
Výrobce nezodpovídá za poškození způsobené nesprávnou montáží a používáním výrobku.

Parametry

Napájení	14 V DC
Odebíraný výkon	0,56 W – barva teplá bílá
	0,42 W - barva studená bílá
	0,28 W - barva červená
	0,28 W - barva zelená
	0,28 W - barva modrá
	0,84 W – RGB diody
	barva bílá studená	barva bílá teplá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	20	14
Světelná efektivita [lm/W]	36	33
