ZahradaČasové relé PCP-06

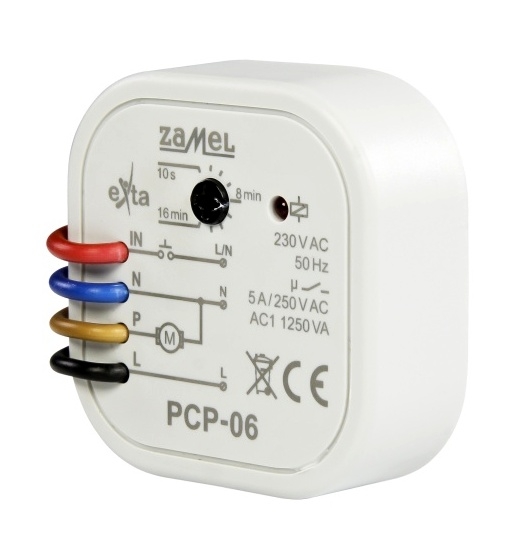

Časové relé pro instalaci do krabice s 8 pracovními režimy PCP-06
Číst více
Popis
Popis
Časové relé PCP-06 se používá k ovládání obvodů, ve kterých je důležité zpoždění po uvolnění spouštěcího impulzu (např. ovládání ventilátoru koupelny). Po přivedení napětí na řídicí vstup zařízení se aktivuje reléový výstup napájející přijímač. Po ztrátě napětí z řídicího vstupu je napájení přijímače udržováno po dobu nastavenou uživatelem v rozsahu 10 s až 16 minut a potom je relé vypnuto. Konstrukce umožňuje instalaci zařízení pod tlačítkem v hluboké instalační krabici Ø60.
Vlastnosti
- plynulé nastavení doby zapnutí v rozsahu: 10 s ÷ 16 min
- snadné přizpůsobení existujícím elektrickým instalacím
- rozměry: 50 x 50 x 18 mm
- přípustné zatížení: 350 W
- pracovní poloha: libovolná
- určeno k ovládání zpožděného vypnutí (např. ventilátoru koupelny)
- možnost spolupráce s podsvětlenými jednopolovými tlačítky
- provozní teplota: -20 ° C až +45 ° C.
Časové relé PCP-04 patří do skupiny časových relé PCx.
| Druh napájení 24 V AC/DC |
| Typ zařízení: 01 – provozní režim – opožděné sepnutí 02 – provozní režim – opožděné vypnutí 03 - provozní režim – cyklické přepínání 04 – několik provozních režimů 10 – 10 provozních režimů, regulace dvou časů |
| Kryt: M – 1-modul (2-modul typ 10) P – do krabice |
Parametry
| Označení | PCP-04 | PCP-04/24 | PCP-06 |
| Jmenovité napájecí napětí | 230 V AC | 24 V AC / DC | 230 V AC |
| Tolerance napájecího napětí | -15 ÷ ± 10% | ||
| Jmenovitá frekvence | 50 / 60 Hz | ||
| Jmenovitý odběr proudu [mA] / výkonu | 15,5 | 20 | 10,5 |
| Optická signalizace napájení | červená LED dioda | - | |
| Spouštěcí proud řídicího obvodu | 510 µA | 900 µA | - |
| Počet pracovních programů | 8 | - | |
| Rozsah časového nastavení seputí | 0,1 s ÷ 10 dní (otočný potenciometr - skokový + plynulý) |
10 s ÷ 16 minut | |
| Přesnost časového odpočítávání | 0% | ±10 % | |
| Parametry sepnutí | 1NO 5 A/250 V AC1 1250 VA (napěťový kontakt) | 5 A /250 VAC1 1250 VA | |
| Počet připoj. vodičů | 4 | ||
| Průměr připoj. vodičů | 1 mm2 | ||
| Pracovní teplota | -20 ÷ + 60 oC | -20 ÷ + 45 oC | |
| Stupeň ochrany | IP20 | ||
| Třída ochrany | II | - | |
| Kategorie přepětí | II | ||
| Rozměry | 50 x 50 x 15 mm | 50 x 50 x 18 mm | |
| Hmotnost | 0,030 kg | 0,029 kg | |
