Časové relé PCP-04/24V

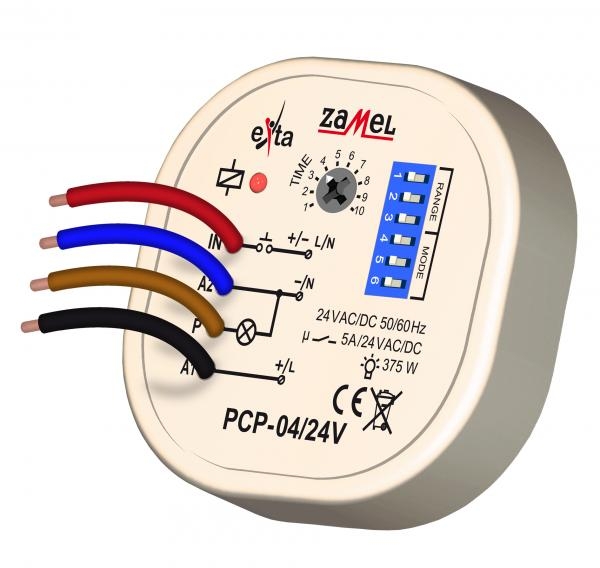

Časové relé PCP-04/24V s 8 pracovními režimy do krabice pod omítku

Číst více

Výrobce: Zamel

Kód produktu: PCP-04/24V

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 117,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Multifunkční časové relé PCP-04/24V je určeno k realizaci časových funkcí v systémech automatizace a řízení. Relé je spouštěno napájecím napětím a navíc řídícím vstupem. Vykonává 8 nezávislých pracovních režimů spouštěných napájecím napětím nebo vnějším impulsem (z napájecího vodiče). Charakterizuje jej velmi široký časový rozsah. Zařízení je vybaveno ukazatelem stavu relé – realizovaný pomocí LED diod. Konstrukce relé umožňuje montáž do instalační krabice ø60.

Vlastnosti

8 pracovních režimů
Kontrolka stavu relé a odpočítávání času – LED dioda
Spouštění vstupním napětím nebo řídícím vstupem v závislosti na nastaveném pracovním režimu
Vysoká přesnost měření času
Výstup – maximální zatížení 5 A
Provedení: do krabice

Časové relé PCP-04/24V patří do skupiny časových relé PCx.

Druh napájení 24 V AC/DC

Typ zařízení:
01 – provozní režim – opožděné sepnutí
02 – provozní režim – opožděné vypnutí
03 - provozní režim – cyklické přepínání
04 – několik provozních režimů
10 – 10 provozních režimů, regulace dvou časů

Kryt:
M – 1-modul (2-modul typ 10)
P – do krabice

Zobrazit více

Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení 2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Parametry

Napájecí vodiče	A1 (černý), A2 (modrý)
Napájecí jmenovité napětí	24V~ -
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	20 mA
Svorky vnějšího spouštění	IN (spuštění napájecího vodiče)
Počet provozních režimů	8
Nastavitelný časový rozsah t:	0,1 s ÷ 10 dní (krokově, plynule)
Přesnost měření času	0,20%
Kontrolka relé a měření času	červená LED dioda
Parametry svorek relé	5 A / 24 V AC1 120 VA
Počet výstupních vodičů	4
Průřez připojovacích vodičů	1 mm²
Pracovní teplota	-20 ÷ + 60^oC
Pracovní poloha	libovolná
Připevnění krytu	do krabice
Krytí	IP20 (PN-EN 60529)
Třída ochrany	II
Stupeň znečištění	2
Rozměry	50 x 50 x 15 mm
Váha	30 g
Související normy	PN-EN 60669-1, PN-EN 60669-2-1
Související normy	PN-EN 61000-4-2,3,4,5,6,11
