Popis
Popis

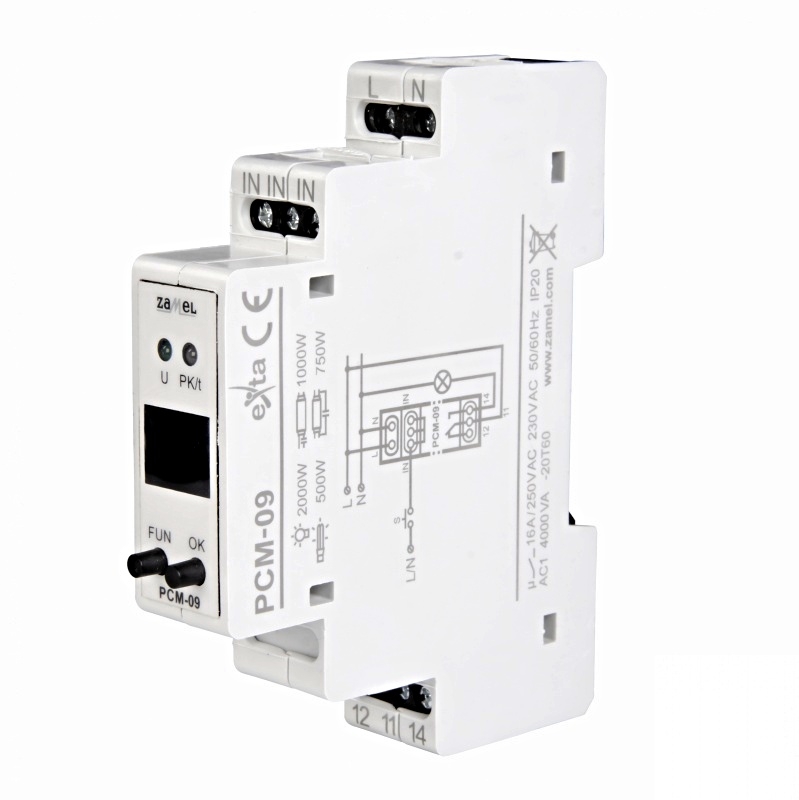

Multifunkční časové relé PCM-09 se používá k provádění časových funkcí v automatizačních a řídicích systémech. Má 26 nezávislých provozních režimů spouštěných napájecím napětím nebo externím spouštěcím impulzem (z L nebo N vedení). Vyznačuje se velmi širokým rozsahem nastavení času a funkcí trvalého zapnutí a vypnutí. Režim můžete změnit, aniž byste museli čekat na dokončení aktuálního cyklu.
Vlastnosti
- 26 provozních režimů (externí nebo napájecí napětí)
- tři nezávisle programovatelné časy
- montáž na lištu TH 35
- duální 7 segmentový displej pro snadné programování a indikaci provozního stavu zařízení
- trvalé funkce zapnutí nebo vypnutí
- vysoká přesnost měřeného času
- reléový výstup - jeden přepínací kontakt s maximální nosností 16 A
Parametry
Označení | PCM-08 | PCM-09 | PCM-10 | PCM-10/24V | PCM-11 |
Jmenovité napájecí napětí | 230 V / 400 V AC | 230 V AC | 24 V AC / DC | 230 V AC | |
Tolerance napájecího napětí | -15 ÷ ± 10% | ||||
Jmenovitá frekvence | 50 / 60 Hz | ||||
Jmenovitý odběr proudu [mA] / výkonu | 31 | - | 35 | 36 | 10 |
Optická signalizace napájení | zelená LED dioda | ||||
Optická signalizace stavu a měčení času | červená LED dioda | barevná LED dioda | červená LED dioda | ||
Spouštěcí proud řídicího obvodu | - | - | 510µA | 900µA | |
Počet pracovních programů | 1 | 26 | 10 | 5 | |
LED displej | - | dvojitý, 7 segmentů, červená |
- | ||
Rozsah časového nastavení t1 | 8 ÷ 200 ms | 0,1s ÷99h 59m 59,9s | 0,1 s ÷ 100 dní (otočný potenciometr - skokový + plynulý) |
0,1s ÷ 10 dní | |
Rozsah časového nastavení t2 | 1 ÷ 1000 s | 0,1s ÷99h 59m 59,9s | 0,1 s ÷ 100 ꝏ (otočný potenciometr - skokový + plynulý) |
0,1s ÷ 10 dní | |
Rozsah časového nastavení t3 | 0,1s ÷99h 59m 59,9s | - | - | ||
Přesnost časového odpočítávání | 1% | max. ± 3s/24h pro 25 oC |
0,20% | max. ± 3s/24h pro 25 oC |
|
Parametry sepnutí | 2NO/NC 10 A/250 VAC1 2500 VA |
1 NO/NC 16 A/250 VAC1 4000 VA | |||
Počet připoj. vodičů | - | 8 | 5 | ||
Průměr připoj. vodičů | 0,2 ÷ 2,5 mm2 | ||||
Pracovní teplota | -20 ÷ + 60 oC | 10 ÷ + 55 oC | |||
Stupeň ochrany | IP20 | ||||
Třída ochrany | II | ||||
Kategorie přepětí | II | ||||
Rozměry | 90 x 17,5 x 66 mm | 90 x 35 x 66 mm | 90 x 17,5 x 66 mm | ||
Hmotnost | 0,072 kg | 0,080 kg | 0,110 kg | 0,079 |
