Časové relé PCM-08

Časové relé PCM-08 se používá k ovládání spínacího stykače STAR-DELTA. Relé se používá v řídicích systémech třífázových motorů spínáním vinutí.

Číst více

Výrobce: Zamel

Kód produktu: PCM-08

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 473,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

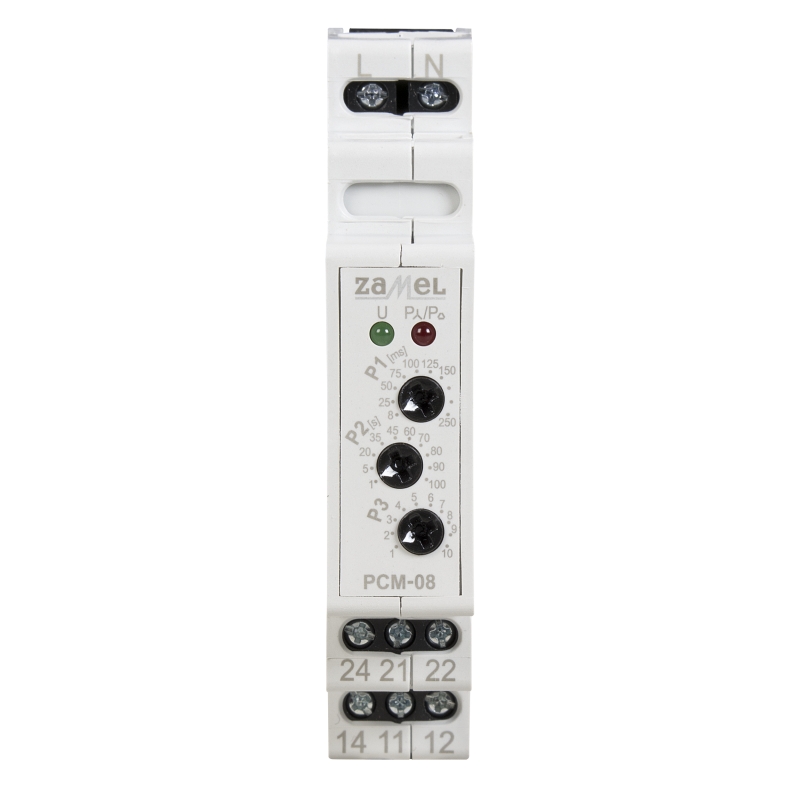

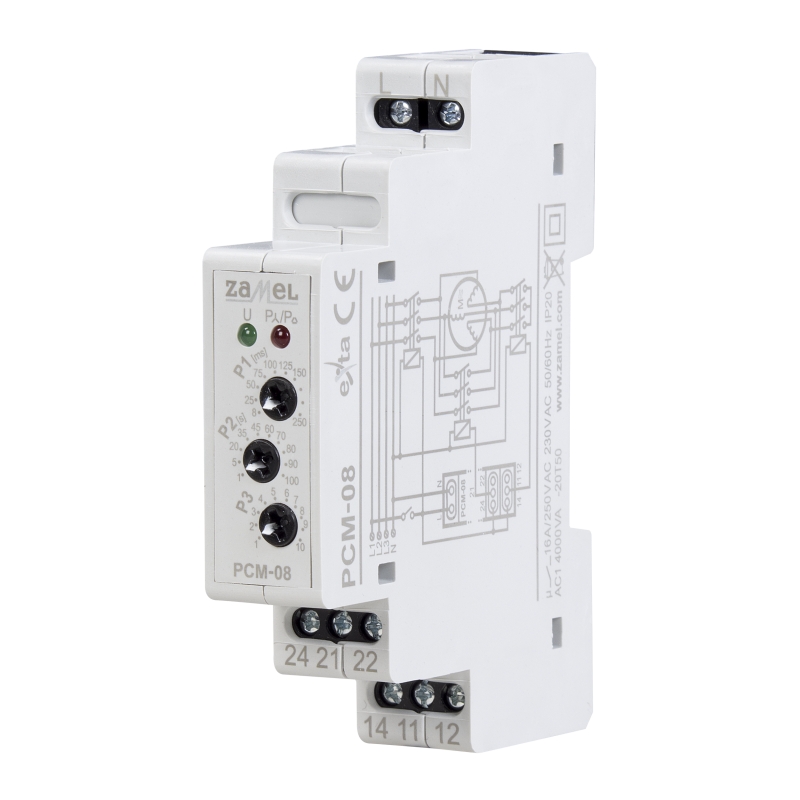

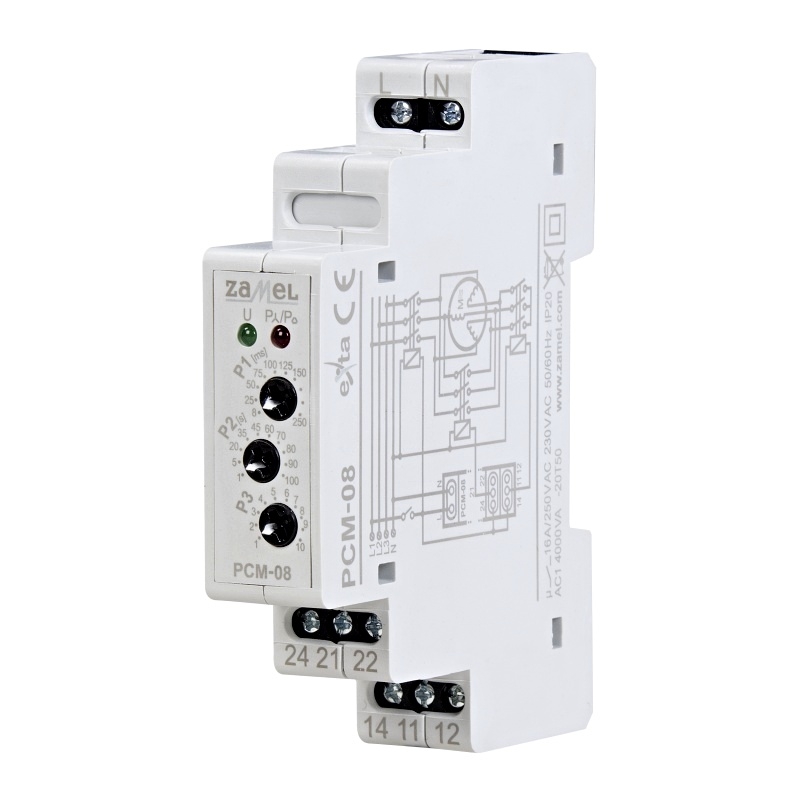

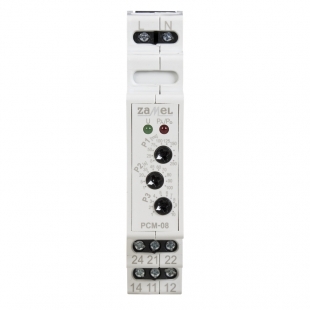

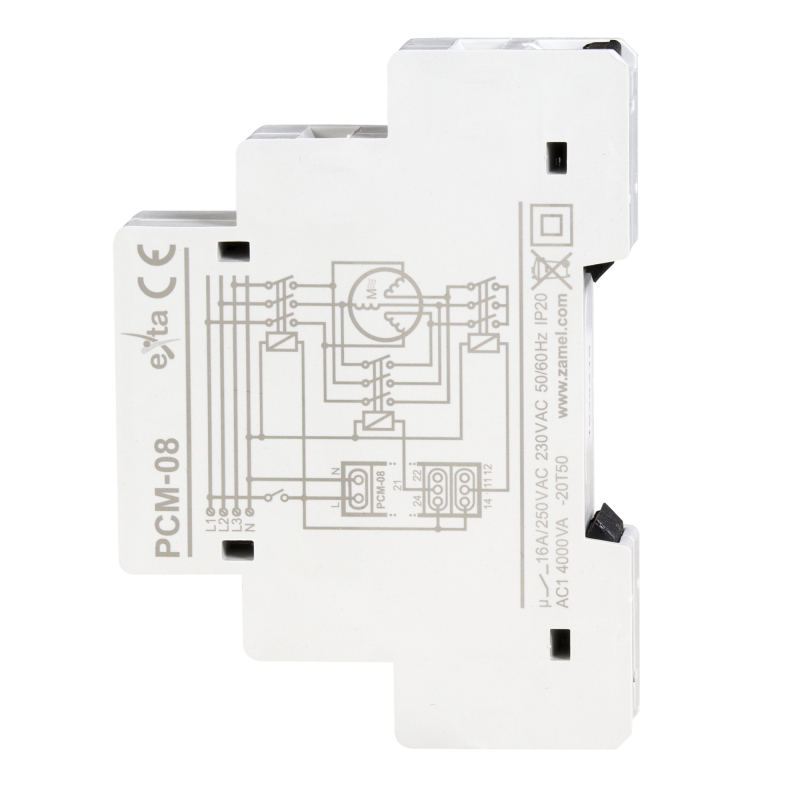

Časové relé PCM-08 se používá k ovládání stykacího spínacího systému STAR-TRIANGLE. Relé se používá u třífázových systémů řízení motoru metodou spínání vinutí. Tato metoda řízení umožňuje snížení spouštěcích proudů u větších motorů nad 4 až 5 kW a zajišťuje bezpečnost této metody řízení. PCM-08 má dva nezávislé reléové výstupy aktivované v souladu s nastavením potenciometrů P1 - P3. Je možné nastavit počáteční čas v hvězdicovém systému a dobu pauzy mezi přepnutím z hvězdicového systému na trojúhelník. Činnost relé je spuštěna přivedením napětí na svorky L, N. Zařízení je uzpůsobeno pro instalaci do rozvaděčů (lišta TH35). LED diody na předním panelu signalizují napájení (zelená dioda) a provozní stav zařízení (červená dioda).

Vlastnosti

spuštění řízení třífázových motorů metodou spínání vinutí v systému HVĚZDA-TROJÚHELNÍK
signalizace zapnuta (zelená dioda)
nastavení doby pauzy mezi přepnutím z hvězdy na trojúhelník
snížení proudů v případě spouštění vysoce výkonných motorů
vypnutí po zapnutí napájecího napětí
dva nezávislé reléové výstupy, bez napětí 2 x NO / NC s nosností 10 A
indikátor stavu zařízení (červená dioda)
regulace spouštěcího času v hvězdicovém systému
instalace do rozvaděčů (lišta TH35)

Parametry

Označení	PCM-08	PCM-09	PCM-10	PCM-10/24V	PCM-11
Jmenovité napájecí napětí	230 V / 400 V AC	230 V AC		24 V AC / DC	230 V AC
Tolerance napájecího napětí	-15 ÷ ± 10%
Jmenovitá frekvence	50 / 60 Hz
Jmenovitý odběr proudu [mA] / výkonu	31	-	35	36	10
Optická signalizace napájení	zelená LED dioda
Optická signalizace stavu a měčení času	červená LED dioda	barevná LED dioda	červená LED dioda
Spouštěcí proud řídicího obvodu	-	-	510µA	900µA
Počet pracovních programů	1	26	10		5
LED displej	-	dvojitý, 7 segmentů, červená	-
Rozsah časového nastavení t1	8 ÷ 200 ms	0,1s ÷99h 59m 59,9s	0,1 s ÷ 100 dní (otočný potenciometr - skokový + plynulý)		0,1s ÷ 10 dní
Rozsah časového nastavení t2	1 ÷ 1000 s	0,1s ÷99h 59m 59,9s	0,1 s ÷ 100 ꝏ (otočný potenciometr - skokový + plynulý)		0,1s ÷ 10 dní
Rozsah časového nastavení t3		0,1s ÷99h 59m 59,9s	-		-
Přesnost časového odpočítávání	1%	max. ± 3s/24h pro 25 ^oC	0,20%		max. ± 3s/24h pro 25 ^oC
Parametry sepnutí	2NO/NC 10 A/250 VAC1 2500 VA	1 NO/NC 16 A/250 VAC1 4000 VA
Počet připoj. vodičů	-	8			5
Průměr připoj. vodičů	0,2 ÷ 2,5 mm2
Pracovní teplota	-20 ÷ + 60 ^oC				10 ÷ + 55 ^oC
Stupeň ochrany	IP20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm		90 x 35 x 66 mm		90 x 17,5 x 66 mm
Hmotnost	0,072 kg	0,080 kg	0,110 kg		0,079
