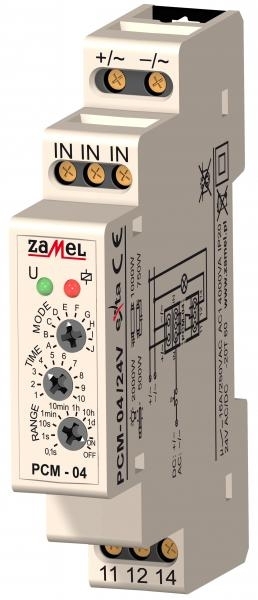

Časové relé PCM-04/24V

Číst více

Výrobce: Zamel

Kód produktu: PCM-04/24V

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 295,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Vícefunkční časové relé PCM-04/24V je určeno k realizaci časových funkcí v systémech automatizace a řízení. Vykonává 10 nezávislých pracovních režimů spouštěných napájecím napětím nebo vnějším impulsem (z vodiče l nebo N, + nebo -). Charakterizuje jej velmi široký časový rozsah a funkce stálého vypnutí nebo zapnutí. Změna pracovního režimu je možná bez čekání na ukončení aktuálně prováděného cyklu.

Vlastnosti

10 pracovních režimů (spouštěné napájecím napětím nebo zevně),
kontrolka napájecího napětí – zelená LED dioda,
kontrolka stavu relé a odpočítávání času – červená LED dioda,
vysoká přesnost měření času,
široké časové rozmezí,
funkce stálého vypnutí nebo zapnutí,
výstup – maximální zatížení 16 A,
kryt: 1-modul,
montáž na DIN-lištu.

Zobrazit více

Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení 2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Parametry

Napájecí vodiče:	-/~, +/~
Napájecí jmenovité napětí:	24 V AC/DC
Tolerance napájecího napětí:	-15÷ +10%
Kontrolka napájecího napětí:	zelená LED dioda
Jmenovitý kmitočet:	50/60 Hz
Jmenovitý odběr proudu:	36 mA
Svorky vnějšího spuštění:	IN, IN, IN (spuštění z L nebo N)
Řídící proud:	1,1 μA
Počet provozních režimů:	10
Nastavitelný časový rozsah t:	0,1 s ÷ 10 dní (krokově + plynule)
Přesnost měření času:	0,20%
Kontrolka relé a měření času:	červená LED dioda
Parametry svorek relé:	1NO/NC-16A/250 V AC1 4000 VA
Počet výstupních kontaktů:	8
Průřez připojovacích vodičů:	0,2 ÷ 2,5 mm²
Pracovní teplota:	-20 ÷ + 60^oC
Pracovní poloha:	libovolná
Připevnění krytu:	DIN - lišta
Krytí:	IP20 (PN-EN 60529)
Třída ochrany:	II
Kategorie přepětí:	II
Stupeň znečištění:	2
Rozměry:	1-modul (17,5 mm) 90x17,5x66mm
Váha:	0,08 kg
Související normy:	PN-EN 60730-1, PN-EN 60730-2-71
Související normy:	PN-EN 61000-4-2,3,4,5,6,11
