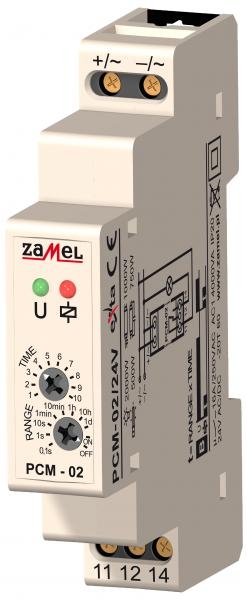

Časové relé PCM-02/24V

Časové relé - opožděné vypnutí PCM-02/24V

Číst více

Výrobce: Zamel

Kód produktu: PCM-02/24V

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 245,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

POPIS
Jednofunkční časové relé PCM-02/24V je určeno k realizaci funkce zpožděného sepnutí v systémech automatizace a řízení. Relé se spouští napájecím napětím. Charakterizuje jej velmi široký rozsah nastavení času od 0,1 s do 10 dní. Funkce ON/OFF umožňují stálé vypnutí nebo zapnutí spotřebiče. Systém má ukazatele: napájecího napětí, stavu relé a měření času – LED diody.

VLASTNOSTI

Provozní režim – opožděné spínání (spouštěné napájecím napětím),
kontrolka napájecího napětí – zelená LED dioda,
kontrolka stavu relé a odpočítávání času – červená LED dioda,
vysoká přesnost měření času,
široké časové rozmezí,
funkce stálého vypnutí nebo zapnutí,
výstup – maximální zatížení 16 A,
kryt: 1-modul,
montáž na DIN-lištu.

Časové relé PCM-02/24V patří do skupiny časových relé PCx.

Druh napájení 24 V AC/DC

Typ zařízení:
01 – provozní režim – opožděné sepnutí
02 – provozní režim – opožděné vypnutí
03 - provozní režim – cyklické přepínání
04 – 10 provozních režimů
10 – 10 provozních režimů, regulace dvou časů

Kryt:
M – 1-modul
(2-modul typ 10)

Zobrazit více

Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení 2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Parametry

Napájecí svorky:	-/~, +/~
Napájecí jmenovité napětí:	24 V AC/DC
Tolerance napájecího napětí:	-15÷+10%
Kontrolka napájecího napětí:	zelená LED dioda
Jmenovitý kmitočet:	50 / 60 Hz
Jmenovitý odběr proudu:	36 mA
Počet provozních režimů:	1 (zpožděné sepnutí)
Nastavitelný časový rozsah:	0,1 s ÷ 10 dní
Přesnost měření času:	0,20%
Nastavení času:	2 x potenciometr (otočný + krokový)
Kontrolka stavu relé a měření času:	červená LED dioda
Parametry svorek relé:	1NO/NC - 16A/250 V AC1 4000 VA
Počet výstupních kontaktů:	5
Průřez připojovacích vodičů:	0,2 ÷ 2,5 mm²
Pracovní teplota:	-20 ÷ + 60^oC
Pracovní poloha:	libovolná
Připevnění krytu:	DIN - lišta
Krytí:	IP20 (PN-EN 60529)
Třída ochrany:	II
Kategorie přepětí:	II
Stupeň znečištění:	2
Rozměry:	1-modul (17,5 mm) 90x17,5x66mm
Váha:	0,08 kg
Související normy:	PN-EN 60730-1, PN-EN 60730-2-7
