Řídící a signalizační moduly

Řídící a signalizační moduly jsou instalační přístroje využívající se v systémech automatiky a řízení akustické signalizace. Používají se pro spínání, ovládání a signalizaci. Zajistí upozornění pomocí LED diod nebo elektromechanického zvonku.

Číst více

do 10 pracovních dní dodání do 10 dnů

Ovládací a signalizační modul ED-1

494,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Signalizace napájení LKM-09-40

672,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Přepínač

539,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Signalizace napájení

1 251,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Ukazatel napájení - ECOLINE

1206,- Kč

965,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Signalizace napájení LKM-03

3 varianty

379,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Signalizace napájení LKM-01

4 varianty

334,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Signalizátor napětí LDM-30

1 607,- Kč včetně DPH

Detail

do 10 pracovních dní dodání do 10 dnů

Signalizátor napětí LDM-10

761,- Kč včetně DPH

Detail

Zobreno 36 produktů z 9

Signalizátory napětí slouží ke grafické prezentaci úrovně napětí jednofázové nebo třífázové sítě. Hodnota napětí je zobrazována pomocí diodové křivky skládající se z 11 LED diod. Instalační přístroj zobrazuje rozsah v rozmezí od 195 do 245 V~.

Vlastnosti:

grafické znázornění úrovně napětí v jednofázové nebo třífázové síti,
široký rozsah zobrazovaného napětí od 195 do 245V~,
zobrazovaná hodnota napětí je proporcionální výšce sloupce,
stupnice po 5V,
stálost zobrazení,
vysoká přesnost zobrazovaného napětí ±2,5V,
kritické hodnoty napětí jsou signalizovány diodami označenými: „195V“, „245V“,
provedení 1-modul (LDM-10) nebo 2-modul (LDM-30),
montáž na DIN-lištu.

Vlastnosti jednotlivých signalizačních modulů:

Signalizační relé LKM

Signalizace jednofázová LKM-03, 10 červená, 20 zelená, 30 žlutá
Signalizace třífázová LKM-01, 10 červená, 20 zelená, 30 žlutá
Signalizace třífázová LKM-01-40, LKM-04-40, LKM-05-40 - každá fáze jiná barva
Kryt 1-modul IP20

Signalizační relé LDM

Signalizace jednofázová LDM-10
Signalizace třífázová LDM-30
Stupnice z LED diod od 0V do 250V, po 5 voltech
Kryt 1-2modul IP20

Přepínač PIM-03

Umožňuje přepínání dvou elektrických odvodů (například měřící a ovládací)
Kryt 1-modul IP20

Elektromechanický zvonek ED-1

Elektromechanický zvonek
Kryt 2-modul IP20 230V

Elektronický zvonek EDM-01

Elektronický zvonek
Kryt 1-modul IP20 230V

Možnost umístění signalizačního a ovládacího modulu na DIN lištu.

Srovnání parametrů jednotlivých signalizačních přístrojů:

Označení	LKM-03-10	LKM-03-20	LKM-03-30	LKM-04-40	LKM-05-40
Napájecí jmenovité napětí	230 V CA			3 x 230 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	3,5 mA	15 mA		0,59 W / 1,09 v AC
Kkontrolka napájení	LED dioda červená	LED dioda zelená	LED dioda žlutá	3x dioda LED: žlutá, červená, zelená
Počet připojovacích vodičů	2			4
Pracovní teplota	-20 ÷ +45 ^oC
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm
Váha	0,045 kg			0,060 kg

Označení	LKM-01-10	LKM-01-20	LKM-01-30	LKM-01-40
Napájecí jmenovité napětí	3 x 230 V CA
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	1,5 mA	6 mA	0,9 mA	2,8 mA
Kkontrolka napájení	3 x LED dioda červená	3 x LED dioda zelená	3 x LED dioda žlutá	3 x LED dioda žlutá, zelená, červená
Počet připojovacích vodičů	4
Pracovní teplota	-20 ÷ +45 ^oC
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm
Váha	47g

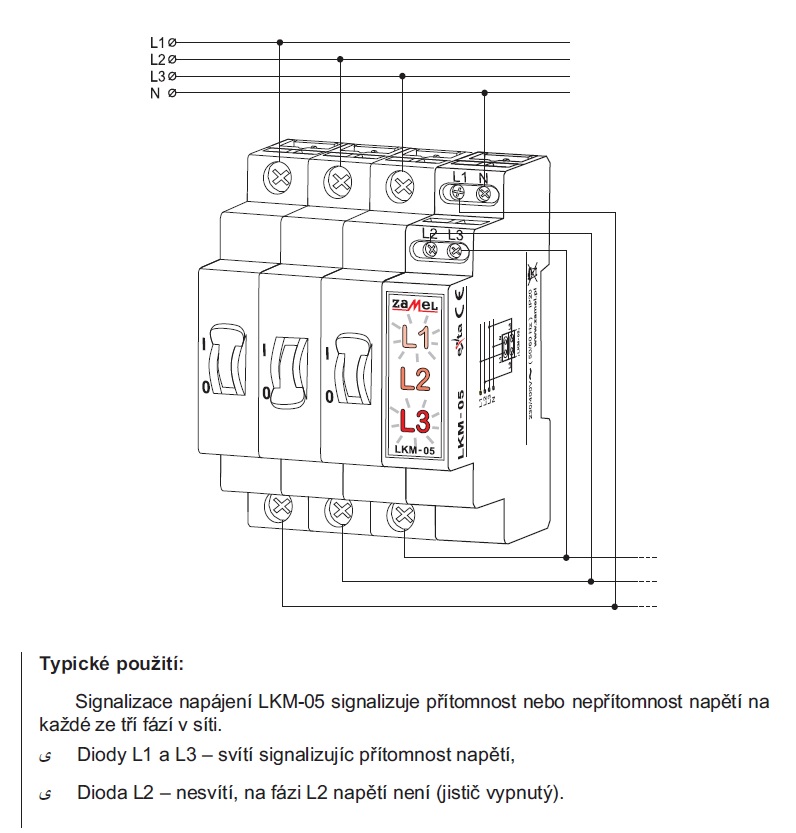

Typické použití
